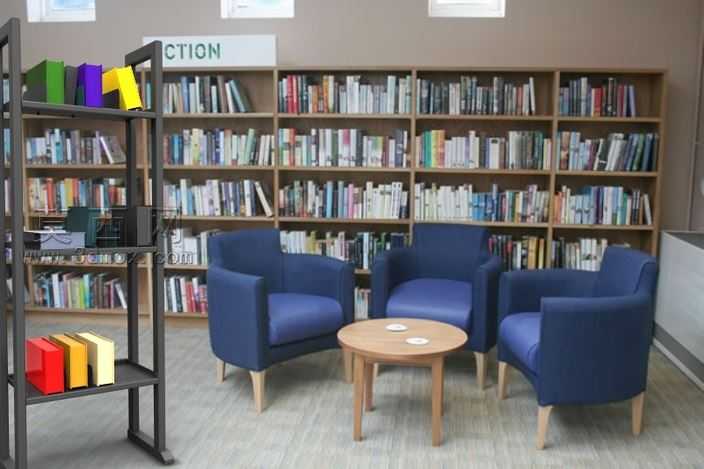

现代简约落地置物书架三维设计模型

日常办公与居家场景里，开放式落地置物架最容易被忽略的隐患是侧向受力变形——不少成品架用薄方管做立柱，单侧放满厚重书籍后，立柱会向无支撑侧微弯，时间久了层板倾斜甚至焊点脱开，这款书架模型在结构优化阶段就盯着这个痛点做调整。

你看模型里的立柱用的是20*20mm壁厚1.2mm的冷轧方管，没有做花哨的变径造型，就是直上直下的通长料，每根立柱和层板的连接位，没有用外露的三角支撑件，而是在方管内侧提前预留了内嵌式的层板托卡槽，层板用的是15mm厚的颗粒板封边处理，卡入卡槽后侧面和立柱外表面齐平，没有突出的连接件刮蹭过往的人，也不会积灰留卫生死角。

最外侧的斜向支撑杆不是随便加的装饰件，之前做受力仿真的时候，去掉斜撑的版本在单侧施加30kg均布载荷时，顶部侧移量超过了8mm，加上这根从顶梁前侧斜拉到底梁后侧的方管撑之后，侧移量直接降到1.2mm以内，完全满足日常放书、放收纳盒的承重需求，而且斜撑的位置特意避开了最下层的置物空间，不会挡住大尺寸文件夹、装饰摆件的放置。

层板的间距也做了适配调整，最下层留了280mm的净高，刚好能竖放A4尺寸的文件夹、大开本的画册，往上几层的净高逐次降低，分别适配常规32开书籍、小摆件、收纳盒的摆放，不会出现层高浪费或者放不进常用物品的问题。模型里的焊点都做了圆角过渡处理，没有尖锐的焊渣凸起，对应实际加工时的打磨工序，表面喷塑的质感也做了还原，哑光黑的涂层不会像亮面材质那样容易留指纹，日常打理只需要用湿抹布擦拭即可。

做这个模型的时候特意把装配公差留好了，方管切割的长度公差控制在±0.2mm，卡槽的冲压位置公差控制在±0.1mm，实际生产组装的时候不需要额外打磨修配，直接卡入就能对齐螺丝孔，新手也能在十分钟内完成整架组装，不会出现孔位对不上、装完层板晃荡的问题。底部的四个脚垫做了可调节结构，对应模型里脚垫位置的螺纹特征，放在不平整的地面上可以旋转脚垫调平，不会因为地面不平导致架体晃动、书籍倾倒。

这个模型不管是给家具厂做新品打样参考，还是给实训课程做结构受力分析案例都很合适，所有的结构特征都没有做简化，方管的壁厚、卡槽的深度、斜撑的连接角度都和实际量产的参数一致，导入工程软件后可以直接提取尺寸做工艺拆解，也能直接导入渲染软件做场景搭配，还原真实的摆放效果。
