镂空齿轮指针式机械时钟结构设计

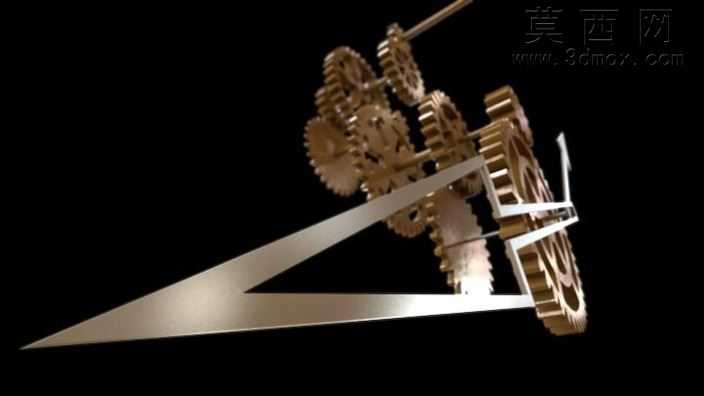

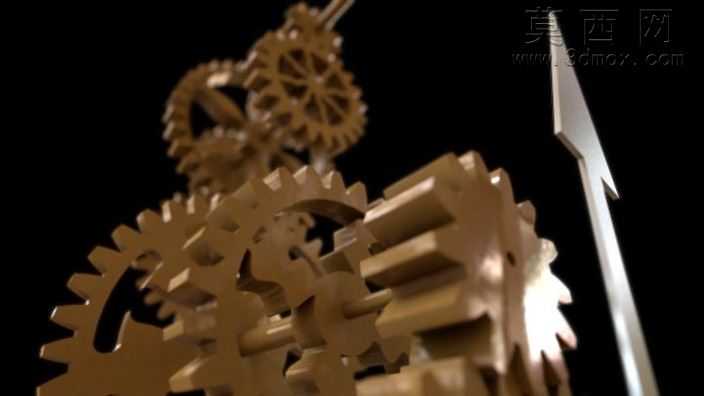

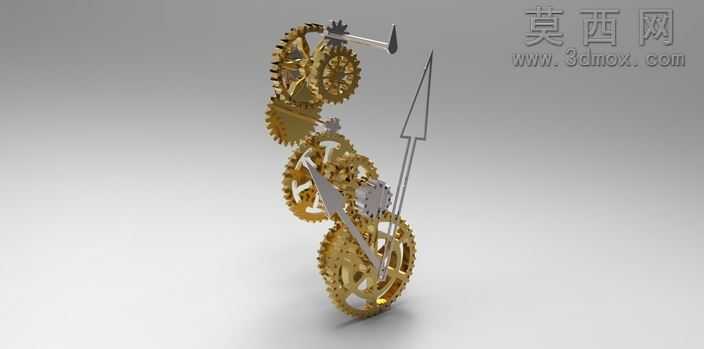

本作品为纯机械结构的齿轮时钟三维设计，整体采用垂直串联的齿轮组布局，摒弃传统时钟的封闭外壳设计，将全部传动结构外露呈现，兼具机械美感与计时功能。建模阶段采用Autodesk Inventor完成全参数化建模，首先对各级传动齿轮进行参数计算，根据时钟走时的传动比要求，确定每个齿轮的模数、齿数、压力角参数，确保时针、分针、秒针的转速比严格符合1:12:720的计时要求，每个轮齿都经过精确建模，齿廓曲线采用标准渐开线绘制，保证齿轮啮合时无卡滞、传动平稳。建模过程中对每个齿轮的中心轴、固定轴位进行同轴度约束，各级齿轮依次垂直排布，从最下方的秒针驱动轮开始，逐级向上传递动力，每一级齿轮都对应不同的指针转速，最上层设置擒纵结构的简化模型，模拟机械钟的动力调速逻辑。材质设置上，所有传动齿轮统一赋予抛光黄铜材质，调整材质的金属度、粗糙度参数，还原黄铜金属温润的金色光泽与细微的磨砂质感，指针部分采用哑光银灰色金属材质，与金色齿轮形成鲜明的视觉对比，突出指针的指示功能，背景采用浅灰色哑光地面，添加柔和的环境光与定向补光，渲染时开启全局光照与环境遮蔽效果，让齿轮之间的缝隙、轮齿的咬合处呈现自然的阴影，增强整体结构的立体感与层次感。设计思路上，打破传统时钟的表盘设计，完全依靠垂直堆叠的齿轮组作为视觉主体，三根长度不同的指针直接固定在对应转速的齿轮轴上，没有额外的表盘刻度，依靠指针的角度位置指示时间，整体结构通透精巧，既展现了机械传动的精密美感，也实现了时钟的核心计时功能，建模时对每个零件的装配间隙进行合理设置，既保证结构装配的合理性，也避免渲染时出现零件穿模的问题，整体作品完整呈现了机械时钟的核心传动逻辑，兼具展示价值与结构参考意义。
