医疗急救用吗啡安瓿瓶承载托盘设计

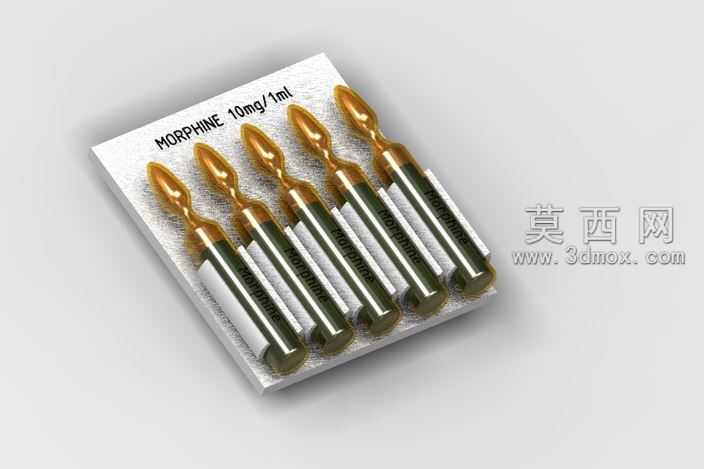

急诊抢救场景里最容易出乱子的环节，就是翻找急救药品的那几十秒——传统急救包内的安瓿瓶多是零散堆放，玻璃材质磕碰易裂，标识被遮挡时拿错药的风险极高，这款承载托盘的设计刚好戳中这个现场痛点。从加工适配视角来看，托盘主体采用一体化吸塑成型结构建模，没有额外拼接缝隙，建模时特意将每个安瓿卡位的槽深设置为瓶身直径的1.2倍，槽壁预留0.15mm的拔模斜度，适配量产时的脱模需求，不会出现卡模导致的成品边缘毛刺问题。卡位槽的弧度完全贴合安瓿瓶的锥度瓶身，每支药剂放入后不会出现轴向窜动，哪怕托盘从1.2米高度自由跌落，瓶身也不会从槽内脱出，避免玻璃碎裂的安全隐患。托盘表面的标识区域做了0.2mm的微凹处理，印刷药剂名称、剂量标识时不会因为日常摩擦导致字迹脱落，建模时特意将标识区的平面度公差控制在0.05mm以内，保证丝印时的油墨附着均匀度，不会出现晕染缺字的问题。安瓿瓶的模型细节也做了针对性还原，玻璃部分的壁厚设置为0.8mm，和真实医用安瓿的壁厚参数一致，顶部的易折断点位置做了细微的环形刻痕结构，金属色的药液封装段做了曲面渐变处理，渲染时调整玻璃材质的透光率和折射参数，能清晰看到内部药液的液位高度，和真实药剂的视觉效果完全匹配。托盘边缘做了R3的圆角过渡，没有尖锐棱角，放入急救包时不会勾扯包内的纱布、胶带等其他耗材，底部设置了3条0.5mm高的防滑筋，放置在抢救台面上时不会因为台面沾有消毒液、水渍出现滑动。卡位之间的连接筋宽度设置为2mm，既保证整体结构强度，又不会过多占用托盘空间，整版托盘刚好容纳5支常规剂量的吗啡安瓿，拿取时手指可以顺着卡位侧面的缺口直接捏住瓶身，不用抠挖槽底就能快速取出药剂，比零散放置的取药速度快近三倍。模型的所有配合面都做了公差适配，不管是后续做3D打印手板验证，还是开模量产，都不需要二次调整结构尺寸，拿来就能直接对接加工流程，不管是用于急救实训的教具制作，还是急救包配套产品的开发打样，都能直接复用模型参数，省去重复建模的时间成本。
