Amarok摩托车轻量化三联夹结构设计

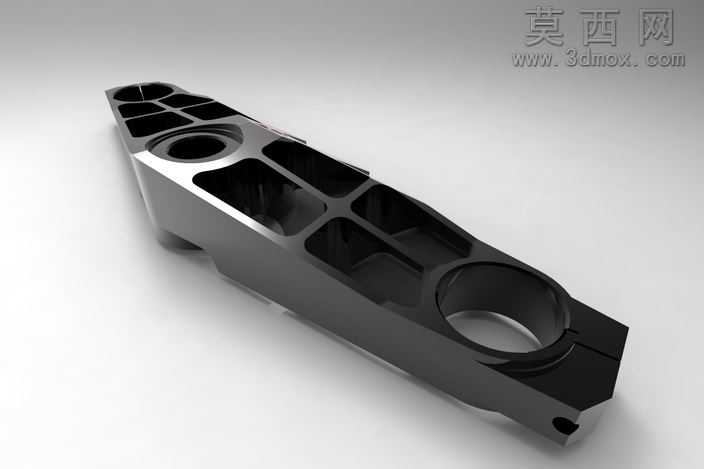

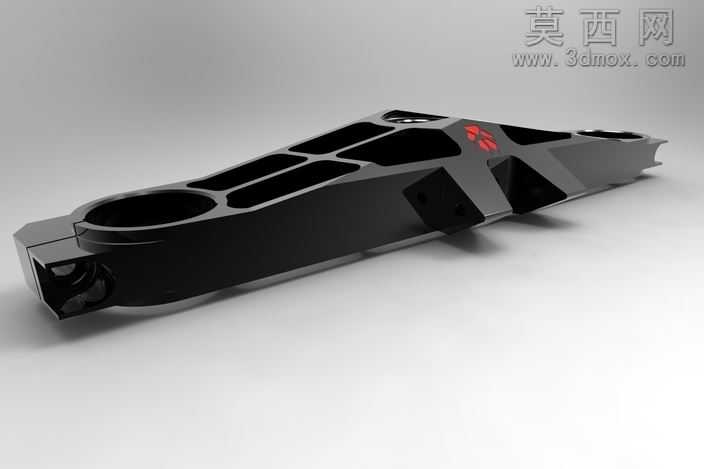

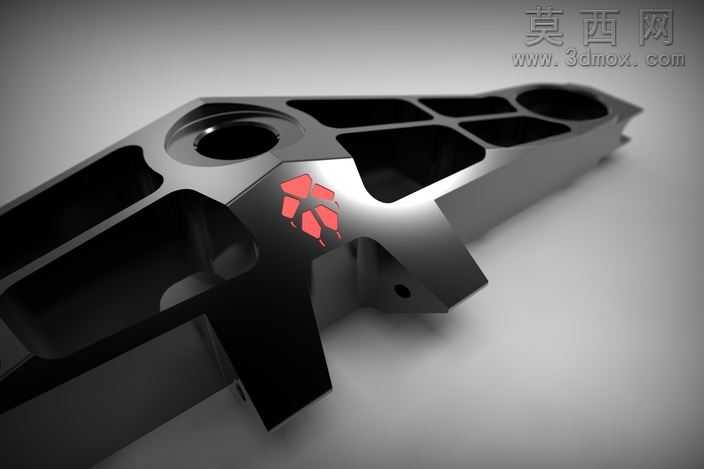

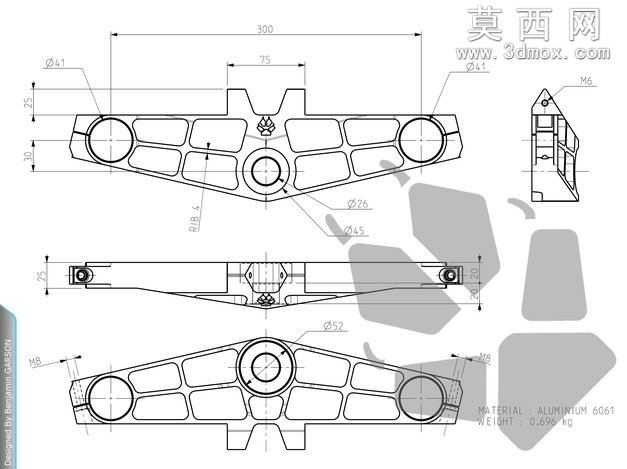

本作品为Amarok系列摩托车转向系统的三联夹优化设计方案，是同系列第二个迭代版本，在三维建模过程中采用Pro/Engineer Wildfire R5.0完成全参数化结构搭建，全程遵循拓扑优化逻辑对非受力区域进行材料去除，最终实现整件重量控制在700克以内的轻量化目标。建模阶段首先基于摩托车转向柱与前减震的安装配合尺寸完成基准轴、基准面的搭建，精准锁定上下联板的安装孔位同轴度公差，确保与减震筒、转向柱的装配间隙控制在行业标准范围内。主体结构采用一体化镂空设计思路，在主受力梁区域保留连续的传力路径，通过渐变式的筋位结构分散转向过程中的冲击载荷，非受力区域采用大尺寸镂空槽设计，在降低整体重量的同时避免应力集中问题。渲染阶段采用哑光金属材质模拟铝合金锻造后的表面质感，对安装孔位、切削端面赋予高光金属加工纹理，通过三点布光方案突出结构的棱线转折与镂空区域的层次感，清晰展现轻量化切割后的结构形态。结构设计上区别于初代版本的切割策略，调整了镂空槽的分布位置与筋位厚度，在靠近车把安装座的区域增加局部加强筋，提升转向受力时的结构刚性，夹钳安装位预留了标准的螺栓安装孔与定位凸台，可直接适配对应规格的刹车夹钳安装需求。整体结构经过受力仿真验证，在满足常规骑行、运动场景下的强度要求前提下，最大化去除冗余材料，兼顾了轻量化与结构可靠性，可用于摩托车改装、定制车型的转向系统配件参考，也可为同类型夹钳类零件的轻量化设计提供结构思路。
