便携立式支腿金属工具箱结构设计

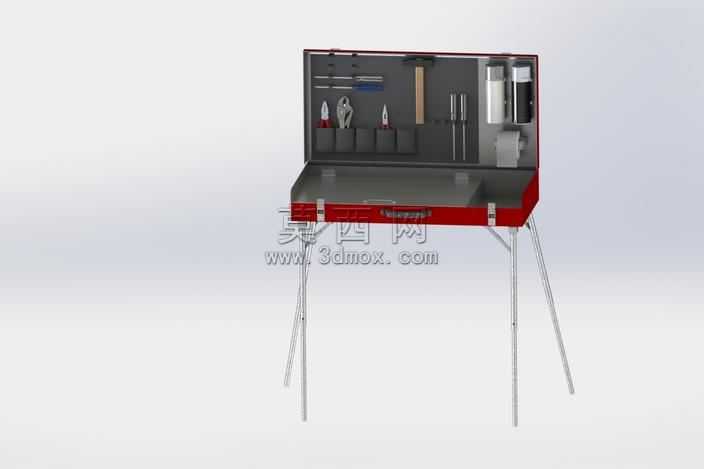

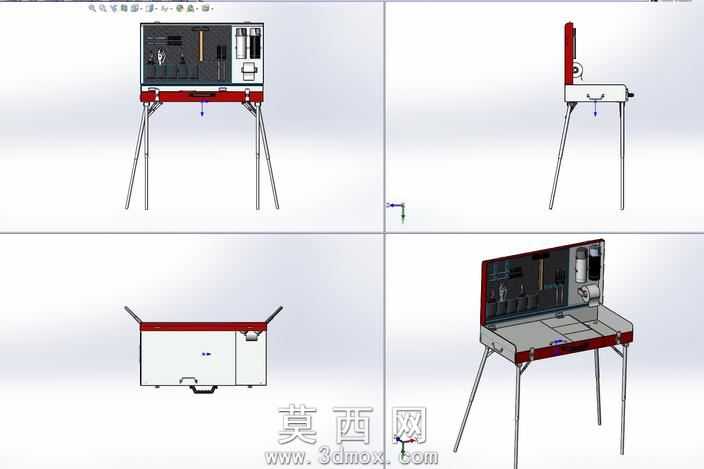

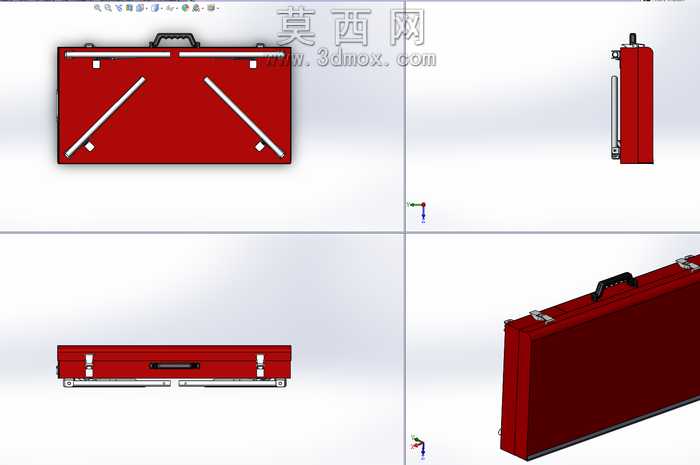

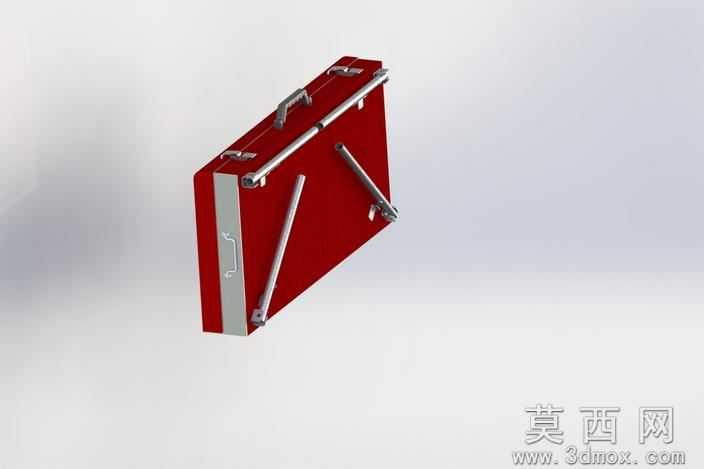

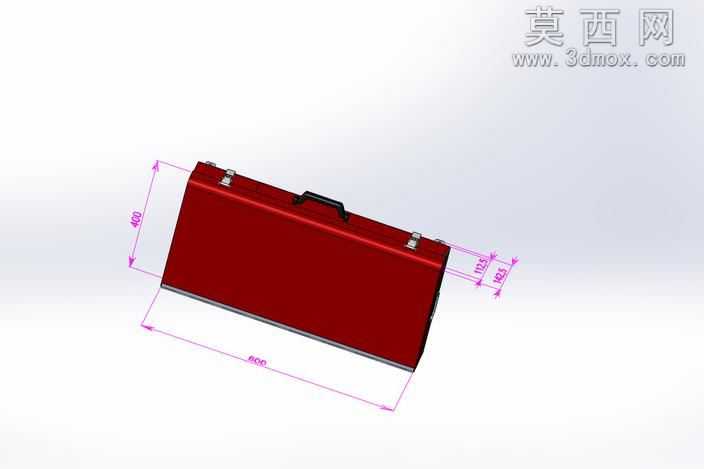

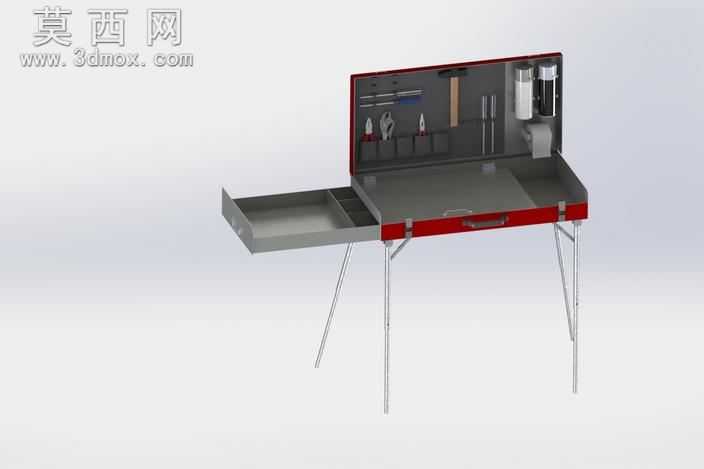

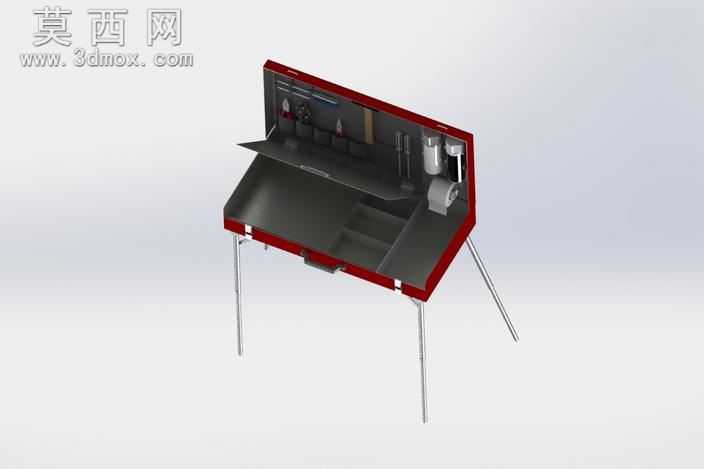

户外流动作业时最头疼的就是工具摊一地，蹲在地上翻找半天耽误工时，普通手提工具箱要么容量不够，要么放地上弯腰取物累腰，这款带支腿的立式工具箱刚好戳中现场使用的痛点。箱体采用1.5-2mm厚薄搭配的金属板材做主体，不是统一厚度的堆料，侧板用2mm板扛磕碰，内部分隔格用1.5mm板减重，毕竟带出门的工具本身就有分量，箱体自重能压一点是一点。上翻式的箱盖内侧做了整排的工具卡位，螺丝刀、扳手、钳子这些常用长柄工具直接插在卡位里，打开箱盖就能一眼看到所有工具，不用在堆得乱七八糟的箱底乱翻，卡位的间隙留了0.8mm的余量，插取顺手还不会因为走路晃荡掉出来。箱体下半部分的抽屉做了隐藏式滑轨，抽拉的时候没有突出的导轨棱边，搬挪的时候不会勾到工作服或者线缆，抽屉内部可以放螺丝、钻头这类小零件，和上盖的长柄工具做分区收纳，不会混在一起磕碰刮花工具刃口。四根可折叠的金属支腿是整个结构的巧思，不用的时候直接折起来贴在箱体侧面，和普通手提箱没区别，拎着就能走，到作业点撑开支腿刚好到腰腹高度，站着就能取放工具，不用蹲在地上蜷着腿干活，支腿的铰接位置做了防松的卡点，撑开之后不会因为地面轻微不平就晃荡，哪怕是在不太平整的工地地面，稍微调整下支腿角度就能放稳。做结构的时候特意把箱体的承重重心往中心靠，装满工具之后不会因为上盖打开重心前倾翻倒，之前见过不少上开式工具箱一打开盖就往前栽，工具撒一地的窘况，这个模型里特意把支腿的支撑范围往外扩了两公分，抵消上盖翻开后的重心偏移。箱盖和箱体的连接用了通长的合页，不是两个小合页凑数，频繁开合也不会出现合页脱落、箱盖歪掉的问题，箱体边缘做了卷边处理，没有裸露的金属快口，搬的时候不会划手。整个模型的装配逻辑完全照着实际钣金加工的流程来，板材的折弯止裂槽、焊接预留的焊口位置都做了还原，不是只做个外观样子的空壳，不管是做钣金实训的结构参考，还是照着做实物加工，都能直接用，不用再重新调整结构公差。
