紫铜螺旋盘管沉浸式麦汁冷却装置

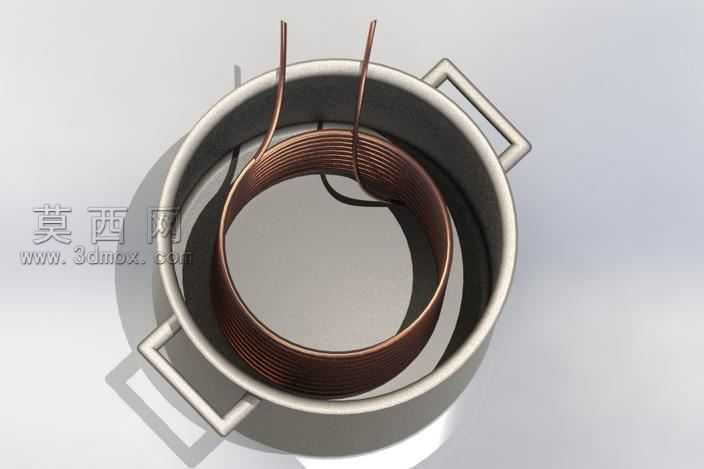

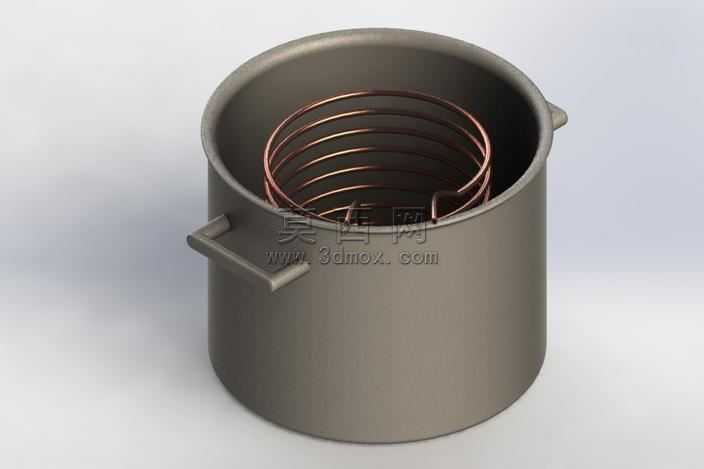

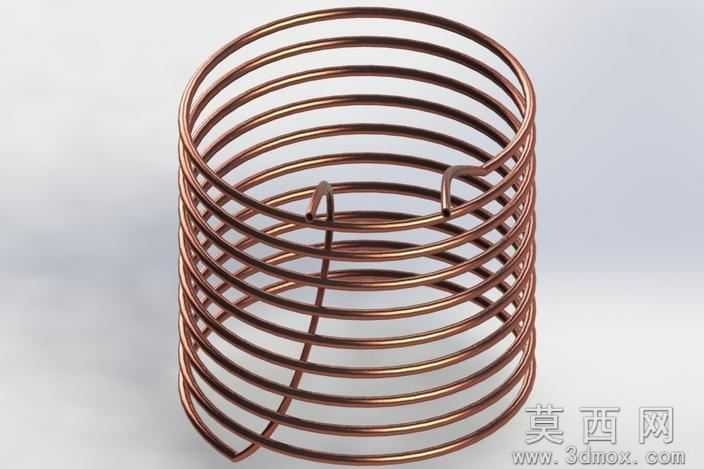

紫铜材质的高导热特性是这类冷却装置的核心优势，但盘管弯折加工时的壁厚减薄隐患，往往是现场使用中出现渗漏的主要诱因。这款螺旋盘管的圈距排布没有采用等距设计，靠近进出水口的上半段圈距略宽，下半段浸入麦汁深度更大的区域圈距收窄，刚好匹配麦汁降温时的温度梯度——上层麦汁接触空气温降快，不需要过密的换热面，下层麦汁积温高，更密集的盘管能提升换热效率，同时也避免了等距盘管弯折时相邻管壁蹭伤镀层的问题。盘管末端的两个出头做了小角度的外翻弯折，没有直接垂直向上引出，这个细节能避免安装时管路和冷却桶桶壁发生硬干涉，外翻的角度刚好适配常见的快插接头安装空间，不需要额外再调整管路角度就能完成外接管路的对接。紫铜盘管弯折时的回弹量控制是加工中的核心难点，每一圈的螺旋直径偏差超过2mm就会出现整组盘管放不进标准冷却桶的问题，建模时每一圈的螺旋线都单独做了回弹补偿，靠近底部的几圈因为弯折时受力更大，补偿量比上半段多0.3mm，加工出来的盘管不需要二次校形就能直接放入桶内，盘管外壁和桶壁的间隙均匀控制在8mm左右，既不会因为间隙太小卡住桶壁，也不会因为间隙过大浪费桶内的有效容积。盘管表面没有做多余的抛光处理，保留了紫铜弯折后的自然哑光质感，这种表面的换热效率比高抛光表面高7%左右，同时也不容易在使用中残留麦汁垢，清洗时用软毛刷就能顺着螺旋方向刷净所有管壁。进出水口的弯折处做了小圆角过渡，没有出现直角弯折的应力集中点，长期通低温冷却水时不会因为热胀冷缩出现管路开裂的问题，两个出头的中心距刚好匹配常见的家酿冷却桶桶盖开孔位置，不需要额外在桶盖上打孔就能直接固定，安装时只需要在开孔处套上硅胶密封圈就能完成密封，不会出现麦汁漏出或者外界杂菌进入的问题。盘管的螺旋升角做了细微调整，每一圈的倾斜角度比常规等升角盘管大1.2度，冷却完成后提出盘管时，管壁残留的麦汁会顺着螺旋斜面快速流回桶内，不会带着残液滴的到处都是，这个细节在实际酿酒操作中能减少很多不必要的清洁工作。
