轻木结构航空副翼翼肋组件设计

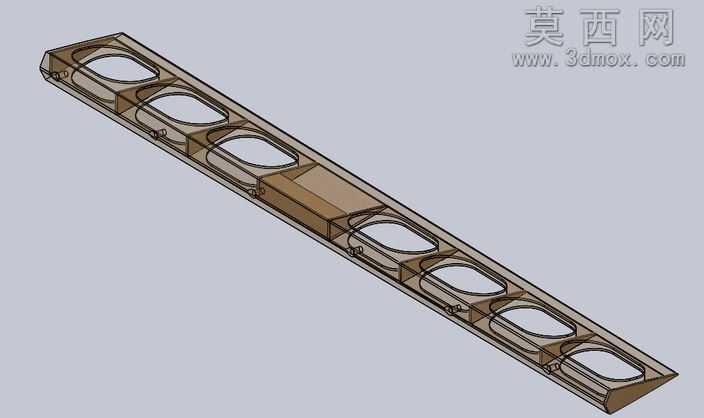

本作品为航空模型副翼段配套的翼肋承载构件，整体采用长条形一体化结构设计，建模阶段以翼型气动外形为基准，先绘制对应翼型的截面轮廓曲线，通过拉伸生成基础翼肋主体，再沿构件长度方向均匀排布七个椭圆形减重开孔，在保证结构抗弯、抗扭刚度的前提下最大化降低构件自重，适配轻木材质的低密度特性。建模过程中对构件边缘做了统一的圆角过渡处理，避免尖锐棱角造成的应力集中，同时在构件侧面预留了与翼梁、蒙皮粘接的定位凸台，每一处凸台的位置都对应翼梁的安装点位，保证后续组装时的定位精度，减少装配误差。材质渲染阶段选用半透明的轻木质感材质，既能够清晰展现内部的减重空腔结构，也还原了轻木材料本身的温润色泽与半通透质感，渲染时采用柔和的侧上方打光，突出构件的长条形轮廓与开孔的规整排布，让结构层次更加清晰。设计思路上围绕航模构件轻量化与结构强度的平衡需求展开，翼肋作为机翼副翼段的横向支撑构件，既要维持翼型的准确气动外形，又要承担飞行过程中的气动载荷，因此在开孔设计时特意保留了上下缘条与中间腹板的连续结构，避免开孔破坏主承力路径，同时在每两个减重孔之间设置加强筋结构，提升构件的整体抗弯折能力。构件的两端分别做了与副翼转轴、翼尖段适配的接口造型，端部的斜切角度完全匹配副翼的气动扭转角度，保证组装后副翼的翼型顺滑无阶差。建模时所有特征均采用参数化设计，可根据不同的翼展尺寸、翼型参数快速调整构件长度、开孔数量与截面尺寸，适配不同规格的航模副翼设计需求，整体结构简洁合理，既符合轻木航模的加工工艺特性，也满足航空模型飞行时的结构强度要求。
