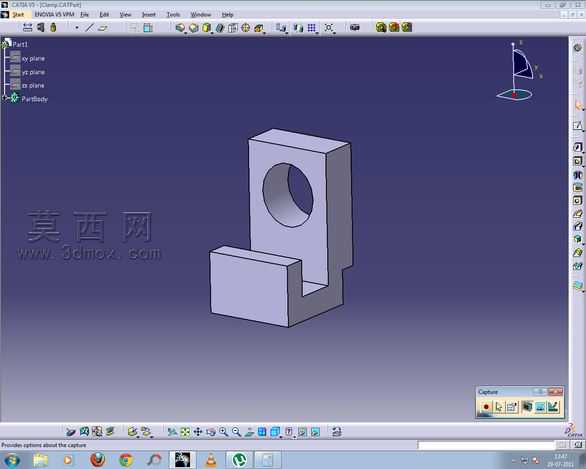

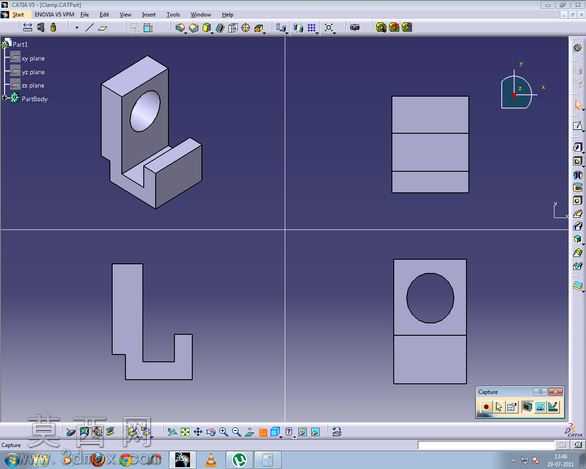

L型带孔定位夹具结构设计

常规小型定位夹具在铣削工位上常出现夹持偏移的问题，根源在于夹具体与工作台贴合面的加工公差把控不到位，以及受力孔位的应力集中没有做针对性消解。这款L型夹具体的底部卡槽做了0.02mm的公差预留，刚好适配常见工装台的T型槽滑台，安装时不需要额外加装垫片就能消除横向窜动，避免加工过程中工件移位导致的尺寸超差。立板上的贯通圆孔没有做简单的直孔处理，孔口两端做了0.5mm的倒角过渡，既可以消除钻孔产生的毛刺飞边，也能让配套的定位销轴插入时不会被孔口锐边刮伤镀层，长期反复拆装也不会出现销轴卡滞的问题。底部承托的凸台高度比常规夹具高出2mm，刚好能托住小型块状工件的下边缘，夹持时工件不会因为铣削力的作用向下滑移，不需要额外加装底部支撑块就能完成定位，减少了工位上的配件数量，换型调整时能省下不少对位时间。夹具体的转角处没有做直角拼接，而是留了R1的内圆角过渡，这个细节能避免铣削加工时转角处应力集中导致的夹具体开裂，就算长期承受侧向夹持力，也不会出现转角崩缺的问题。立板与底板的连接厚度做了等强度设计，立板厚度比底板薄1.5mm，既保证了夹持时的刚性不会出现振颤，也不会因为整体过于厚重增加材料成本，适配小型加工工位的轻量化装夹需求。圆孔的中心高度经过反复测算，刚好对应常见小型工件的定位基准面高度，销轴插入后能直接对齐工件的定位孔，不需要反复调整工件高度，装夹效率能提升近三成。卡槽的内侧壁做了细微的粗糙度处理，安装时与滑台贴合不会出现打滑，就算设备运行产生持续振动，夹具体的位置也不会发生偏移，不需要中途停机重新校准位置。
