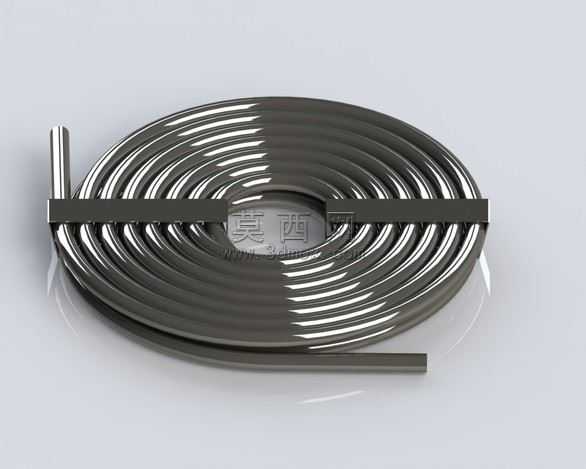

平面涡卷弹簧结构三维设计

涡卷弹簧在小空间储能场景里常遇到圈间摩擦卡滞、固定端应力集中断裂的问题，这款平面涡卷弹簧的结构设计完全围绕加工适配的核心逻辑展开，每一处细节都对应实际生产中的工艺痛点。簧带的卷绕曲率没有采用等距圆弧的理论设计，而是从内圈到外圈做了0.12mm的曲率渐变过渡，内圈曲率略大于理论值，抵消卷绕成型后内圈应力释放带来的回弹变形，避免热处理后内圈贴死、外圈间隙过大的问题，让每一圈簧带在受力展开时都能均匀释放弹力，不会出现局部圈间摩擦过大导致的力矩输出波动。两端的固定直段没有直接和卷绕圆弧相切连接，而是做了1.5mm长度的过渡直边，折弯处预留了R0.3的工艺圆角，这个尺寸刚好匹配冲压折弯模具的刀口圆角，不会因为折弯半径过小导致簧带外侧出现微裂纹，也不会因为圆角过大导致固定端安装时出现窜动间隙。中间的固定卡扣采用和簧带同宽度的扁钢结构，卡扣和簧带接触的位置做了0.05mm的微凸压点，压点深度控制在簧带厚度的8%，既可以保证卡扣装配后不会沿簧带轴向滑动，又不会因为压入过深破坏簧带的表面应力层，避免长期往复受力后压点位置出现疲劳断裂。簧带的截面边缘做了R0.1的倒圆角处理，这个细节是针对冲压落料后的毛刺问题设计的，不用后续额外做滚磨去毛刺工序，直接在落料模具上集成倒角刀口，一次冲压成型，既减少了加工工序，又能避免簧带卷绕时边缘毛刺刮蹭相邻圈带，减少长期使用后的磨损掉屑问题。卷绕的圈数控制在7.2圈，这个数值是结合常用的60度到270度工作转角范围计算的，保证在最大工作转角时，外圈簧带不会脱离卡扣约束，内圈也不会因为过度卷绕出现叠圈问题，热处理时采用定型夹具装夹，把每一圈的间隙控制在0.08mm，刚好预留簧带受热膨胀的空间，不会出现热处理后圈间粘连的问题。表面处理采用发黑工艺时，挂具的接触点选在两端固定直段的端面，不会在簧带的工作曲面留下挂点痕迹，保证表面粗糙度均匀，减少圈间相对滑动时的摩擦阻力。
