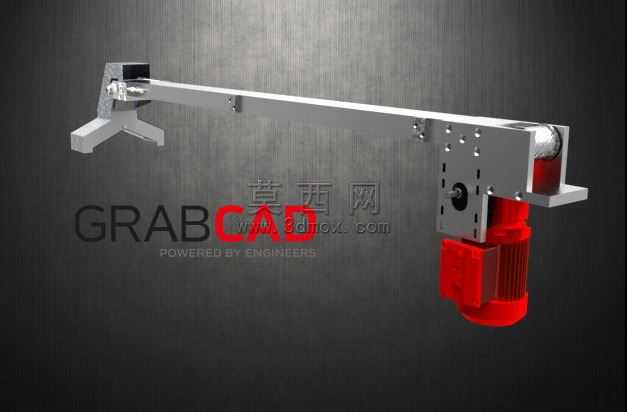

壁挂式悬臂驱动输送机构结构设计

车间壁挂式悬臂输送结构常因安装基面平面度偏差，出现悬臂梁挠曲超差、驱动端同轴度偏移的问题，长期运行下轻则传动异响、皮带跳齿，重则电机轴受径向力断裂，这套结构在设计时就针对这类现场加工安装的痛点做了适配调整。悬臂梁采用变截面铣削成型，靠近壁挂安装座的梁体厚度比远端厚4mm，避开等截面梁冗余增重同时，把满载下的静挠度控制在0.2mm以内，梁身的安装孔全部配做铰制孔，现场安装时不需要配磨垫片，直接穿入螺栓就能保证梁体水平度偏差在允许范围内，省去了现场反复打表调平的工序。驱动端的电机安装座做了腰型孔调节设计，腰型孔的走向完全贴合皮带张紧的施力方向，调节时不需要撬动电机本体，只需要拧动调节螺栓就能精准控制皮带张紧量，避免硬撬导致的电机端盖变形、轴承预紧力偏移问题。壁挂支座的两个支脚做了15°的外翻倾角，接触安装墙面的位置预留了0.5mm的刮研余量，现场安装时只需要对接触点做少量刮研，就能保证支座和墙面的贴合面积超过85%，不会因为局部悬空导致螺栓受剪断裂。悬臂远端的从动轮座做了嵌入式定位设计，轮轴和座孔的配合选用H7/k6过渡配合，装配时用铜棒轻敲就能到位，不需要额外做定位销固定，后期维护拆换轮体时也不会破坏座孔的配合精度。梁身内部走的传动带全部做了防跑偏挡边设计，挡边高度比带厚高2mm，既不会蹭到带面造成额外磨损，又能在悬臂受侧向载荷时限制皮带的偏移量，避免掉带故障。驱动电机和梁体的连接位置加了2mm厚的丁腈橡胶减震垫，能过滤掉电机运转时的高频震动，避免震动顺着梁体传导到壁挂墙面引发共振，也能降低车间的运行噪音。所有外露的连接螺栓全部选用内六角圆柱头型式，螺栓头沉头深度比螺栓头厚度大0.3mm，装配后螺栓头不会突出梁体表面，避免输送过程中剐蹭到输送的工件，也不会积留车间的粉尘油污，日常清理只需要擦拭梁体表面即可。
