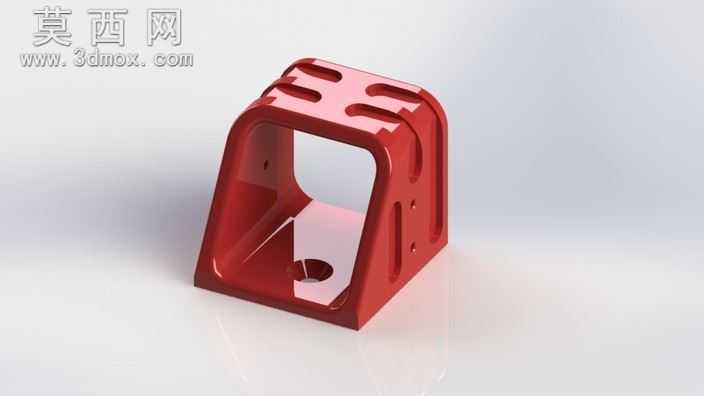

红色加强型方槽承托结构件

注塑加工这类敞口方槽承托件时，最容易出现的缺陷集中在槽口边缘翘曲、侧壁加强筋根部缩痕、转角处应力集中开裂这几个点，很多初版设计只考虑承载受力，忽略了塑料熔体流动的路径特性，做出来的样件在台架测试时，反复加载卸载不到三百次就会在筋位和侧壁衔接的位置出现发白的微裂纹。这个结构件的外侧三条平行加强筋没有做等厚设计，靠近槽口的两条筋厚度比靠近底部的筋薄0.8毫米，刚好匹配熔体从浇口填充时的温度梯度——浇口设在槽底端面的话，熔体流到槽口位置时温度已经下降，偏薄的筋位不会因为保压补缩不足出现表面缩痕，也不会因为筋位过厚在冷却时产生不均匀内应力。槽体的内侧转角没有做常规的等半径圆角，而是顺着外侧加强筋的走向做了变半径过渡，靠近筋位的位置圆角半径放大到2毫米，远离筋位的直边段圆角收窄到1毫米，既不会因为圆角过大占用槽内的安装空间，又能把承载时的应力顺着筋的走向分散开，不会在转角处形成应力集中点。槽体的敞口边缘做了1.2毫米的外翻边，翻边的内侧做了微小的拔模斜度，不光是脱模时能避免刮伤边缘，安装时这个翻边还能卡在配套的安装座定位槽里，不需要额外打定位销就能限制横向窜动，装配时对准槽位压入即可，能省掉两道定位紧固的工序。侧壁上预留的小孔没有做在加强筋的正上方，而是偏移了5毫米的距离，避开了筋位下方的材料聚集区，钻孔或者嵌装铜螺母的时候，不会因为局部材料密度不均出现孔位偏斜，也能避免锁螺丝时产生的应力顺着筋位传导到整个侧壁。整个零件的壁厚控制在2.2毫米的均匀区间，没有出现壁厚突变的位置，冷却时整个零件的收缩率能保持一致，翘曲量能控制在0.3毫米以内，不需要后续做矫形处理就能直接满足装配公差要求。外侧的三角形支撑肋和侧壁的衔接处做了0.5毫米的圆角过渡，没有直角衔接的应力断点，承受垂直方向的冲击载荷时，冲击力能顺着肋板均匀分散到底部的安装端面，不会在衔接处出现断裂。
