金属涡卷螺旋弹簧三维结构设计

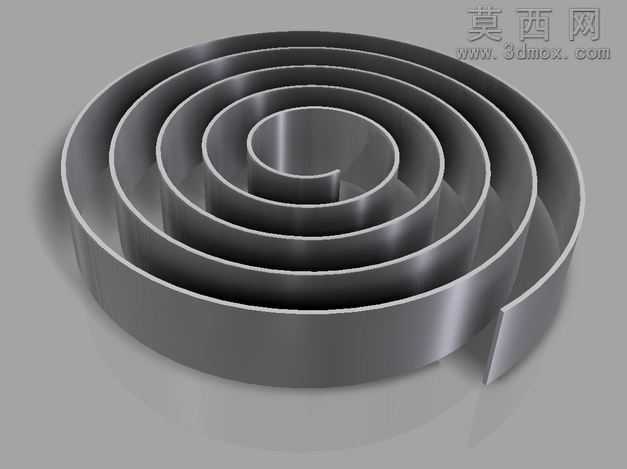

本作品为金属材质的平面涡卷螺旋弹簧三维建模成果，建模过程围绕涡卷弹簧的成型逻辑展开，首先通过参数化曲线工具绘制阿基米德涡旋轮廓线，精准控制每一圈螺旋的间距、曲率半径与整体展开长度，确保轮廓线符合涡卷弹簧的绕制规律，避免出现圈距不均、曲率突变的结构问题。完成轮廓线绘制后，通过钣金特征中的加厚、折弯命令，将平面涡卷线转化为等厚度的金属带材实体，严格匹配金属板材弹簧的带材厚度、宽度参数，还原板材卷绕成型的真实结构特征。建模过程中重点处理了弹簧内端的固定弯钩结构与外端的自由端结构，对内端弯钩的弯折半径、贴合角度进行参数校准，保证固定端结构符合实际安装的限位需求，外端则保留平直的切边形态，还原涡卷弹簧自由端的典型结构。材质设置阶段选用哑光金属材质，调整金属粗糙度、反射率参数，模拟经过热处理的弹簧钢带表面质感，通过环境光遮蔽效果突出螺旋层叠结构的层次感，渲染时采用柔和的侧上方打光，清晰展现每一圈螺旋的曲面形态与金属带材的厚度特征，避免层叠结构出现视觉粘连。设计思路上围绕涡卷弹簧的工作特性展开，这类弹簧依靠金属板材的卷绕变形储存弹性势能，建模时严格保证各圈螺旋在自由状态下处于同心平面，圈与圈之间预留均匀的微小间隙，模拟弹簧未受力时的自然舒展状态，同时通过参数化关联设置，可快速调整涡卷圈数、带材厚度、整体外径等参数，适配不同扭矩需求的使用场景。建模完成后对结构进行合理性校验，确认螺旋曲面连续无破面，带材厚度均匀一致，固定端与主体螺旋的过渡区域平滑无应力集中尖角，整体结构完全符合平面涡卷弹簧的加工成型工艺要求，可直接用于弹性机构的运动仿真、装配干涉检查以及加工工艺参考。
