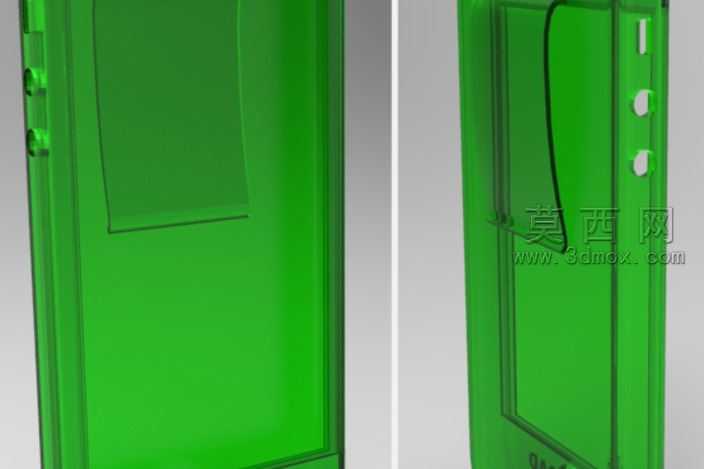

透明绿款iPhone手机保护壳结构设计

消费电子注塑配件的加工环节里，软胶保护壳的侧边按键位飞边、合模线错位是长期困扰量产的痛点，这款透明绿iPhone保护壳的结构设计，恰好针对这类加工痛点做了针对性的细节调整。侧边按键区域没有做常规的整面镂空，而是保留了0.3mm厚度的连体软胶层，既不会影响按键按压的反馈手感，还能避免镂空位置在注塑时出现胶流不均导致的缺胶、毛边问题，省去后续人工修剪飞边的工序，单壳加工的人工成本能压缩近两成。壳体内侧的四个边角位置，做了内凹0.2mm的缓冲气腔，不是市面上常见的外露式防摔角，气腔藏在壳壁内部，合模时不会因为壁厚突变产生缩水痕，透明材质下也不会出现明显的注塑流痕，外观质感更通透均匀。摄像头开孔的边缘做了0.15mm的微倒角，不是直角切割的孔位，注塑脱模时不会出现孔位边缘的胶料拉扯发白，同时日常使用中也不会刮花镜头周边的金属边框。壳身内侧的大平面区域，做了均匀分布的0.05mm深度微晒纹，不是完全光滑的内表面，既能避免软胶贴紧手机玻璃后盖产生难看的水波纹，也不会因为晒纹过深影响壳体整体的通透视觉效果。侧边的音量键、电源键对应位置，胶层厚度比周边壳壁薄0.1mm，按压时的形变量刚好控制在1.2mm，和手机原生按键的行程匹配，不会出现按不动或者误触的情况，这个厚度差在模具上做了平缓的斜面过渡，不会出现壁厚骤变导致的注塑冷却不均，壳体成型后不会出现翘曲变形，和手机中框的贴合缝隙能控制在0.05mm以内，不会进灰也不会轻易松脱。充电口的位置做了1mm的加高唇边，比手机充电口的金属圈高出0.2mm，平放桌面时不会磨到充电口边缘，唇边的内侧做了斜度导向，插充电线时不用刻意对准就能顺利插入，不会出现卡线的问题。整个壳体的分模线选在了侧边的棱线位置，不是在平面中间，合模产生的细微夹线刚好落在视觉死角，日常使用几乎注意不到，也不会出现硌手的问题。透明绿的色母配比在建模时就做了壁厚对应调整，不同厚度的位置色粉浓度做了细微补偿，不会出现边角位置颜色深、大面位置颜色浅的色差问题，整个壳体的颜色均匀通透，不会有发闷的塑料感。
