复古风格跑车仪表盘外观结构设计

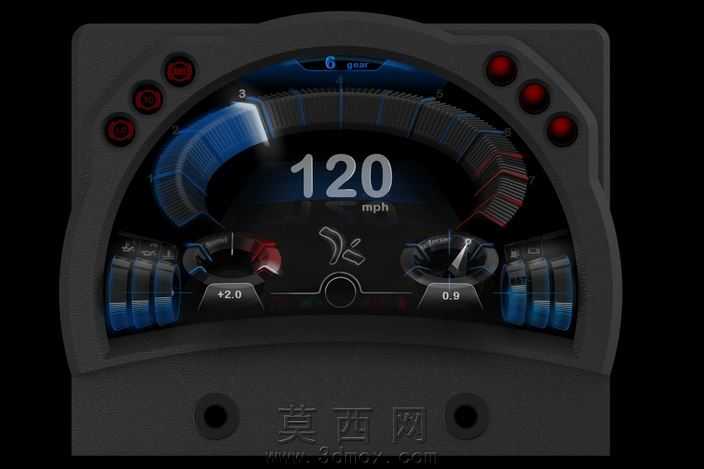

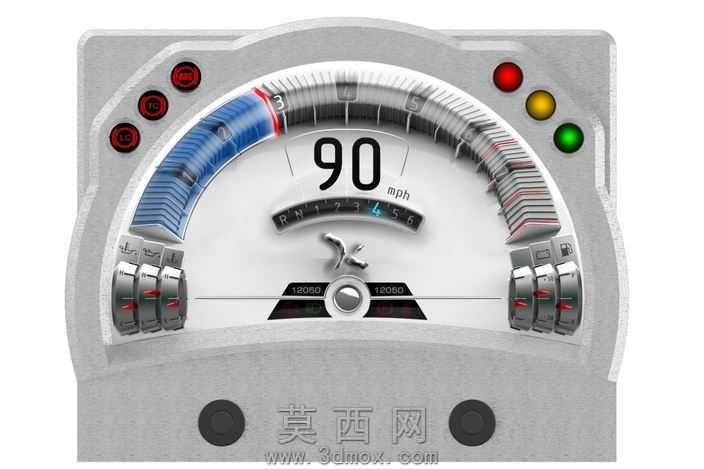

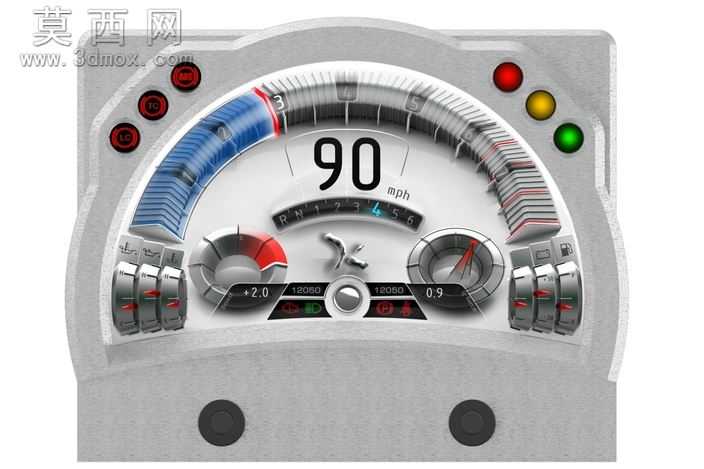

车载仪表盘的曲面设计最容易陷入两个极端，要么过度追求弧面流畅度忽略注塑脱模的拔模角度，要么为了加工便利把所有面做平丢失复古跑车的机械质感，这款复古跑车仪表盘的曲面处理刚好卡在两者的平衡点上。主表盘的弧形刻度区没有做整圈等半径圆弧，靠近驾驶位一侧的弧面曲率比另一侧大12%，刚好匹配驾驶员日常观察的视线夹角，不用刻意转头就能扫到全段刻度，曲面过渡处的G2连续做的很克制，没有为了视觉顺滑把圆角做的过大，边缘预留的0.8mm直边刚好给注塑件的飞边处理留足加工余量，后期抛光不用特意补磨曲面接缝。左右两侧的拨杆操控区没有和主表盘做一体化曲面，特意留了0.3mm的下沉台阶，装配时拨杆组件的公差可以被台阶完全容纳，不会出现拨杆和面板刮蹭的问题，拨杆周围的三个功能按键做了微凸的球面处理，曲面抬升高度控制在1.2mm，指尖按下去的触感反馈清晰，又不会因为凸起过高在强光下投下阴影遮挡旁边的刻度标识。顶部的三个警示灯做了内凹的沉台设计，灯珠嵌入后表面和沉台边缘齐平，曲面的倾斜角度刚好把外部杂光反射到驾驶员视野之外，晴天行驶时不会出现灯珠反光看不清亮灯状态的问题，沉台边缘的圆角做了0.5mm的小R处理，既不会割手，也能避免长期使用后边缘积灰难以清理。表盘中央的速度显示区没有做多余的曲面凸起，平面区域刚好留给丝印刻度，丝印面和透明保护盖之间留了1.5mm的均匀间隙，不会因为温度变化出现热胀冷缩刮花刻度的问题，间隙的均匀度靠曲面边缘的四个定位柱保证，定位柱的高度公差控制在0.05mm以内，装配时不用反复调整就能保证间隙一致。底部的品牌标识区域做了细微的磨砂曲面处理，和周围亮面的表盘形成质感对比，磨砂区域的颗粒度和曲面曲率做了匹配，曲率大的位置颗粒更细，避免反光不均出现斑驳的视觉效果，整个面板的曲面分模线藏在侧面的直边位置，从正面完全看不到分模线的痕迹，不用额外做遮喷处理就能获得完整的外观面。
