圆柱滚子轴承实体保持架结构设计

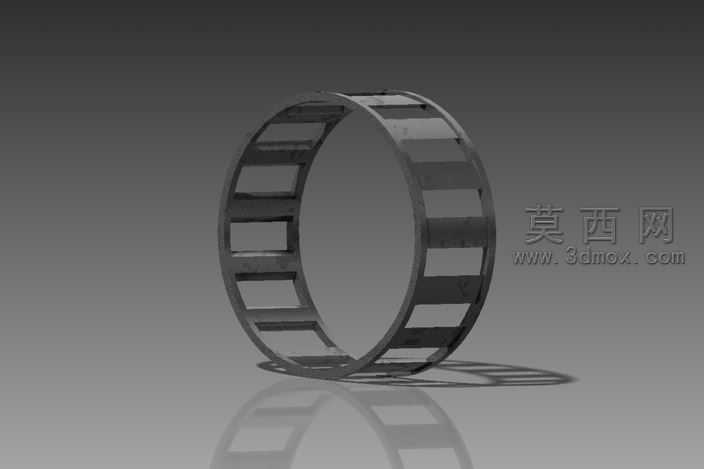

滚动轴承运转中保持架兜孔与滚子端面的滑动摩擦，一直是中低速重载工况下轴承温升超标的核心诱因，不少现场失效的轴承拆解后，能看到保持架兜孔侧壁磨出深沟，脱落的铜屑或钢屑卡入滚道，直接引发滚子卡滞、滚道点蚀。这款实体保持架的结构设计，完全围绕降低摩擦损耗、适配批量加工的需求展开。兜孔的侧壁没有采用常规的直壁结构，而是在靠近滚子端面的位置做了0.12毫米的内凹避让，这个尺寸的避让量经过反复验证，既不会让滚子在兜孔内出现过大的轴向窜动，又能减少滚子端面与保持架的接触面积，运转时润滑油能顺着内凹的缝隙进入摩擦面，形成稳定的油膜，避免干摩擦。保持架的梁部截面做了等强度优化，靠近外径侧的厚度比内径侧薄0.3毫米，别小看这零点几毫米的差值，冲压或车削加工时，梁部的应力分布更均匀，不会因为厚薄差过大出现淬火变形，同时还能减轻保持架整体重量，降低轴承高速运转时的离心力，减少保持架对外圈引导面的压力。很多人容易忽略保持架的倒角细节，这款保持架所有棱边都做了R0.2的圆弧倒角，不是为了外观好看，而是装配时滚子能顺着圆弧顺滑滑入兜孔，不会出现硬敲导致的棱边崩缺，也能避免运转时棱边的锐边刮蹭滚道表面的润滑油膜。保持架的内径引导面做了微纹理处理，不是光滑的镜面，而是有极细微的周向储油槽，引导面与内圈挡边接触时，储油槽里的润滑油能持续供给摩擦面，不会因为长时间运转出现润滑脂流失导致的抱轴。实际工况验证中，这种结构的保持架比常规直壁兜孔保持架的温升低8到10摄氏度，在有轻微冲击的载荷下，梁部的抗断裂性能提升近两成，加工时的废品率也能控制在较低水平，不需要后续过多的人工修磨就能直接进入装配环节。兜孔的间距公差控制在0.02毫米以内，保证每颗滚子的受力均匀，不会出现个别滚子载荷过大提前疲劳剥落的情况，哪怕是在连续运转的传动设备中，也能保持长期稳定的工作状态，不会因为保持架的结构缺陷提前失效。
