手持弹射飞盘玩具结构设计

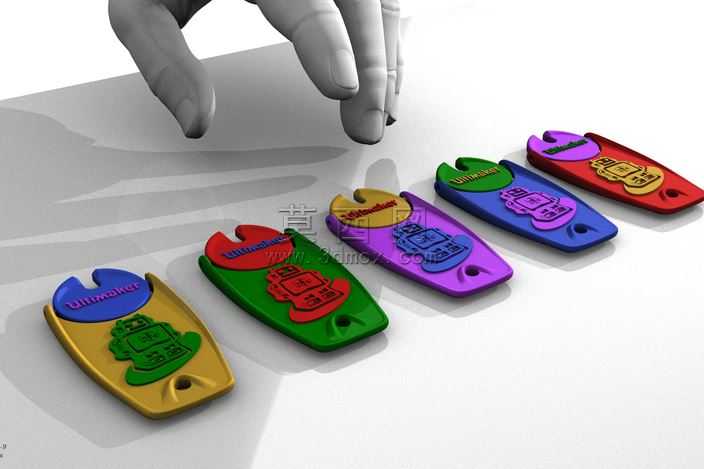

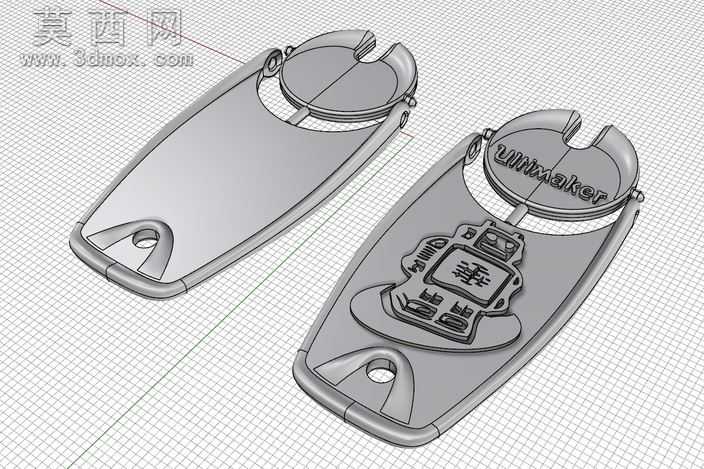

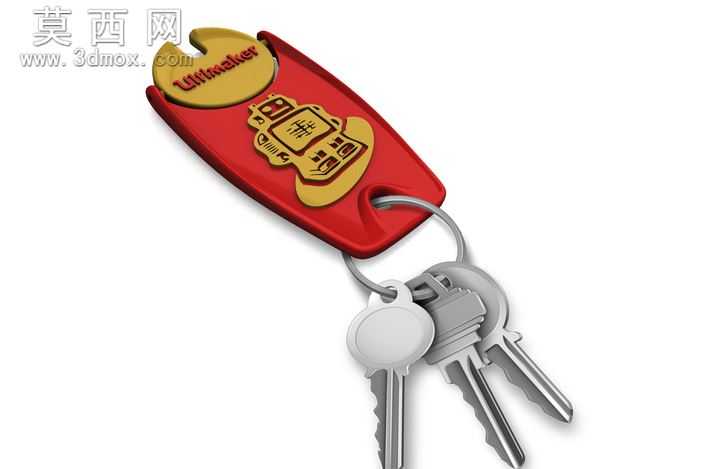

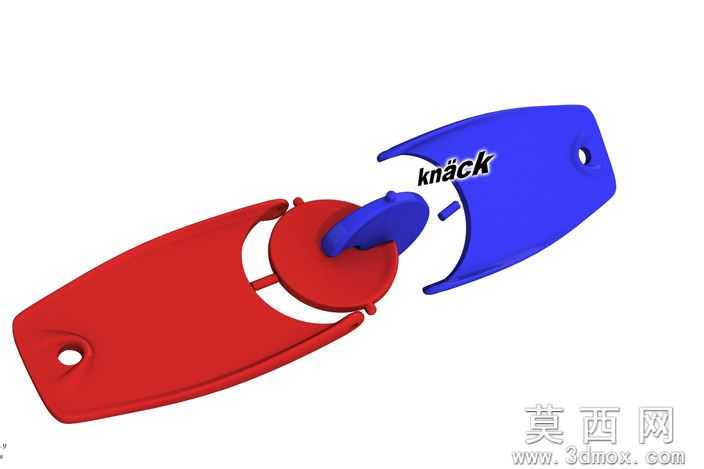

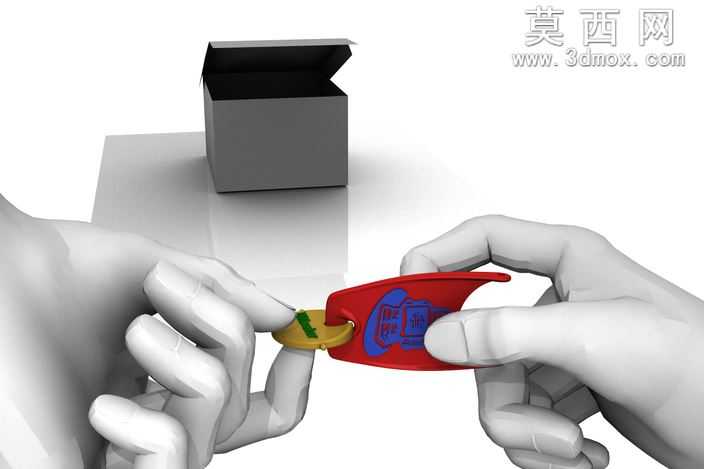

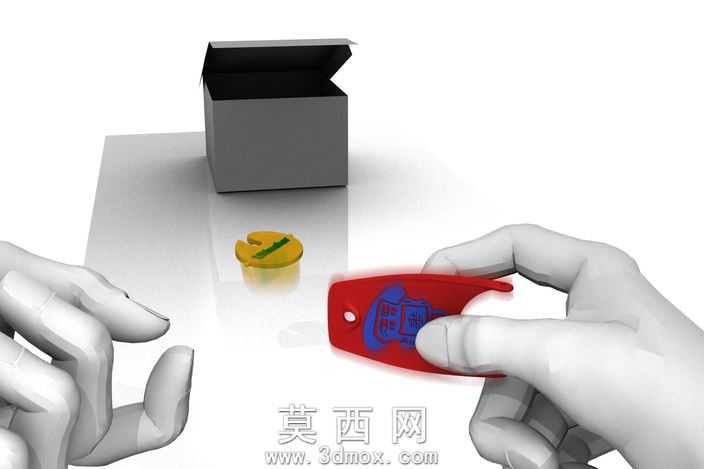

桌面级FDM3D打印加工薄壁手持玩具时，最常碰到的问题是翘曲变形导致弹射结构卡滞，壁厚不均引发的层间剥离，还有活动配合面的公差溢出让零件组装后完全失去动作功能。这款手持弹射飞盘的结构设计，刚好把这些加工端的痛点都做了针对性的适配调整。飞盘本体的边缘做了0.2mm的渐变倒角，没有尖锐直角，打印时不用额外加支撑，拆除支撑的毛边只需要简单打磨就能顺滑通过发射槽，不会因为支撑残留导致飞盘卡滞在握持仓内。握持部分的曲面贴合指腹弧度，壁厚统一控制在1.8mm，刚好是常规0.4mm喷嘴打印三层线宽的厚度，打印时不会因为壁厚突变产生填充不均的问题，层间结合力足够承受弹射时的瞬间冲击力，不会出现握持处断裂的情况。发射触发的位置做了0.15mm的间隙预留，考虑到PLA材料打印后的冷却收缩率，这个间隙刚好能让触发键在常温下保持顺畅的按压行程，不会因为收缩导致按键卡死，也不会因为间隙过大出现发射无力的情况。配套的收纳盒边角做了R3的圆角过渡，打印时盒盖和盒身的配合面做了0.2mm的错位止口，不用额外加卡扣，靠打印件本身的轻微形变就能实现扣合，开合手感适中，不会因为公差问题出现盒盖松脱或者扣不上的情况。飞盘表面的标识凹槽深度控制在0.3mm，打印时不用换色，后期用马克笔填色就能做出清晰的图案效果，不会因为凹槽过深导致打印时出现层纹堆积，也不会因为过浅导致填色后图案模糊。弹射的弹力仓位置做了加强筋设计，筋宽1mm，和外壁的连接位置做了圆弧过渡，避免打印时应力集中导致的开裂，弹力仓的内径尺寸刚好适配常规的小尺寸扭簧，不用额外定制弹簧，玩家打印完就能用手边的标准件完成组装。整个结构没有需要二次粘接的部位，所有零件都是打印完成后直接插接组装，避免了粘接剂溢出导致的活动部位卡滞，也降低了组装的门槛，哪怕是刚接触3D打印的新手，也能顺利完成整个作品的制作和调试。
