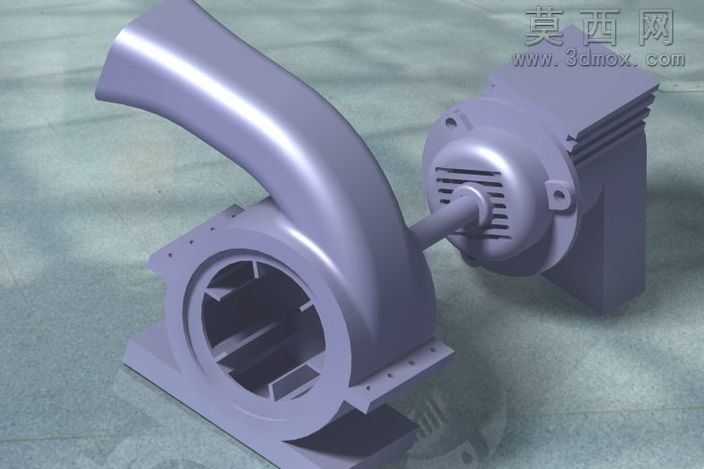

蜗壳式离心水泵带驱动电机结构

民用给排水场景里的离心水泵，最容易被忽略的隐患藏在蜗壳与出水流道的衔接处，很多现场投用的小功率水泵，运行三个月就出现振动超标、出水量衰减，拆开看往往是流道折角处的紊流冲蚀导致叶轮动平衡偏移，连带驱动端的轴承出现偏磨。这套结构在做曲面处理的时候，特意把蜗壳出口到弯管段的过渡曲率做了连续顺滑处理，没有保留常规建模里为了省事做的直角拼接，流道内壁的曲面曲率变化率控制在每10毫米段不超过15%，能大幅降低流体在转向时的局部压损，也减少紊流对泵腔内壁的长期冲蚀。泵体底座的安装面没有做成整面平板，而是在蜗壳承重脚、电机安装位分别做了局部凸台，中间留了0.8毫米的下沉间隙，实际加工的时候只需要精磨这几个凸台面就能满足安装平面度要求，不用对整个底座做大面铣削，既省了加工工时，也避免了大面加工时的应力变形导致的安装翘曲。叶轮腔的定位止口做了0.02毫米的公差带设计，和端盖配合的时候不用额外打密封胶，靠金属面的压紧就能实现腔体密封，也方便后期检修的时候快速拆解清理叶轮缠绕的杂物。驱动电机的输出轴和叶轮的连接位，做了1:10的锥面配合结构，比普通平键连接的同轴度更高，电机高速运转的时候不会出现键槽旷量导致的径向跳动，电机外壳的散热筋方向顺着泵体出风的流向布置，运行时泵体带出的气流能顺着散热筋快速带走电机热量，不用额外加装散热风扇也能满足连续运行的温升要求。出水管的法兰端面做了1度的微小倾角，现场接管道的时候即使管道存在微小的角度偏差，也能靠法兰垫片的形变补偿，不会因为强行对口导致泵体承受额外的管道应力，长期运行也不会出现泵壳开裂的问题。蜗壳底部特意留了一个M12的放水螺孔，冬季停机的时候可以拧开螺孔排净泵腔里的存水，避免低温冻裂泵体，这个细节在很多民用泵模型里都被省略，但实际现场使用中是必不可少的结构。
