履带式全向越障行走轮结构设计

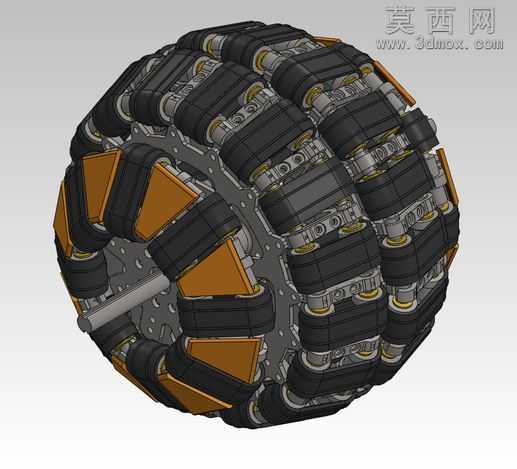

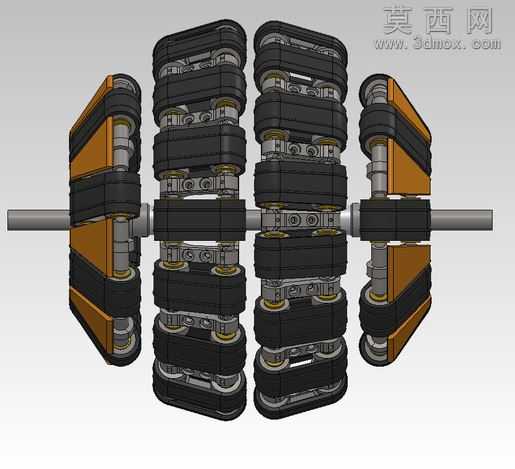

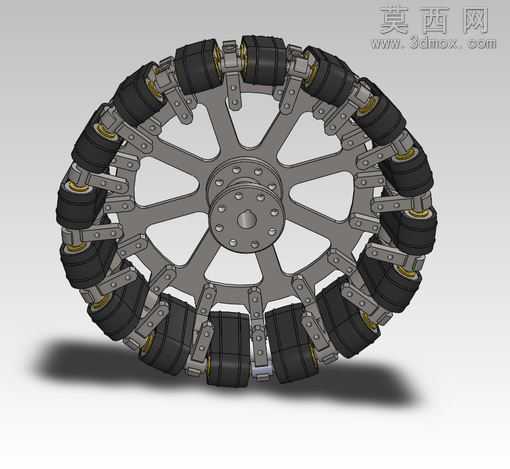

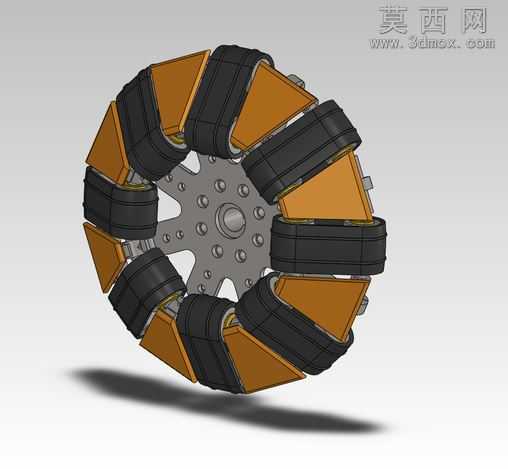

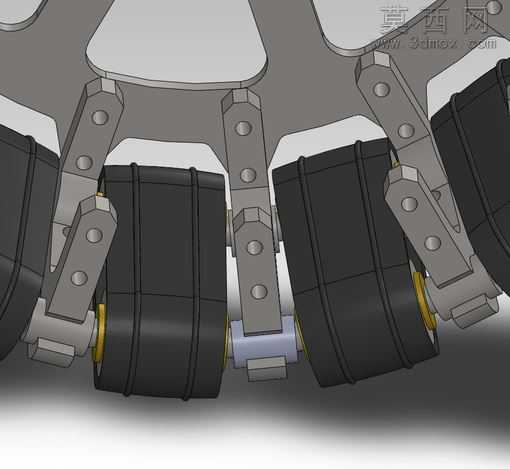

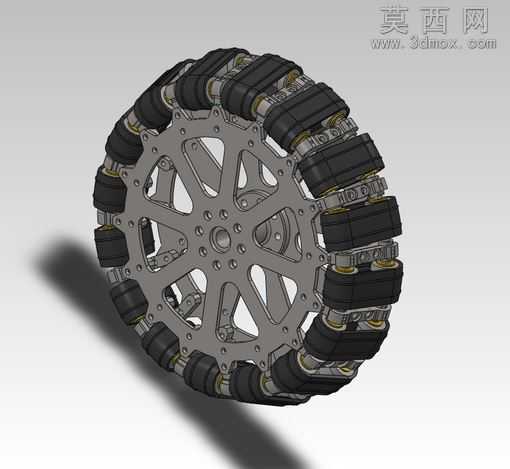

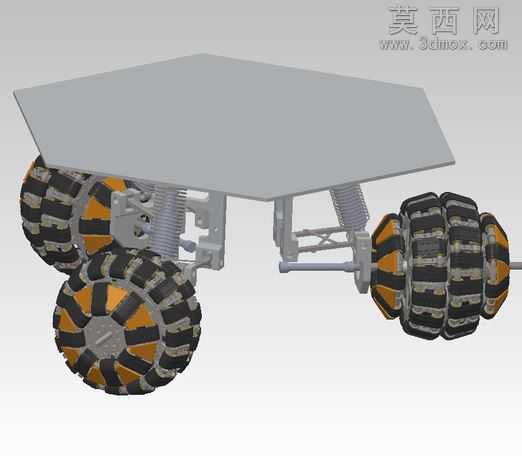

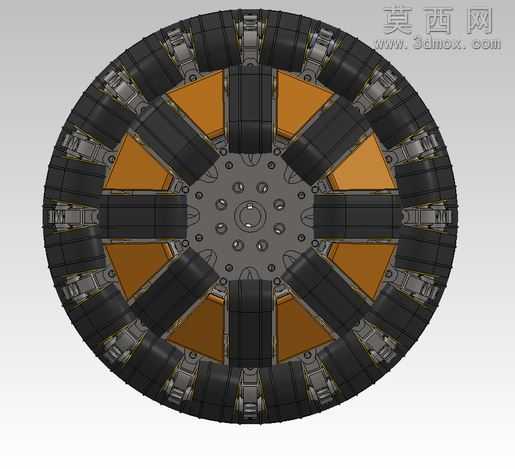

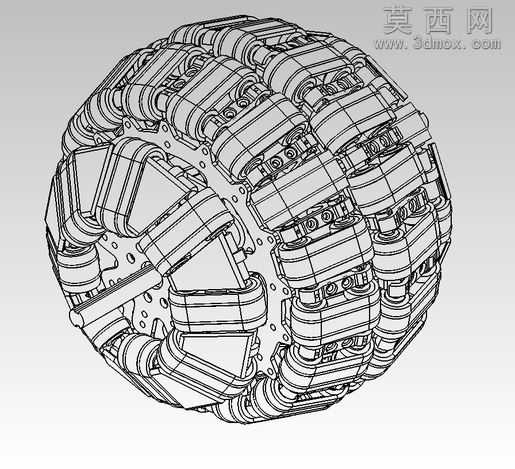

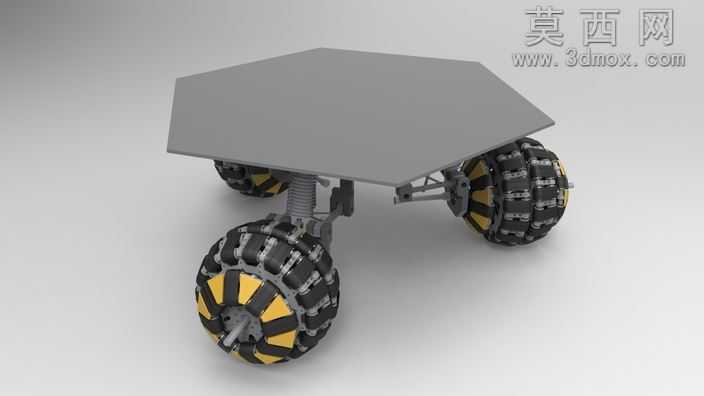

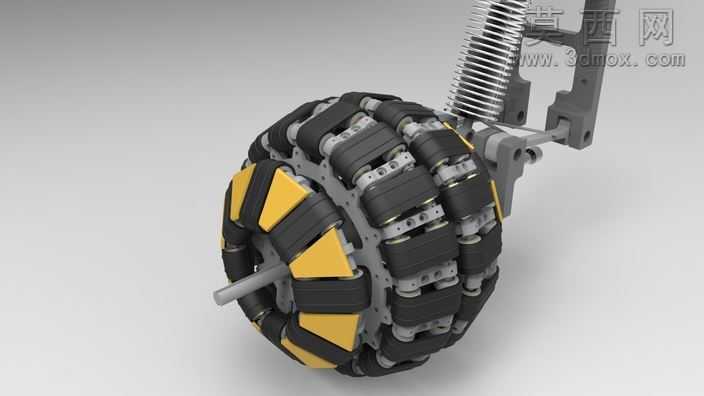

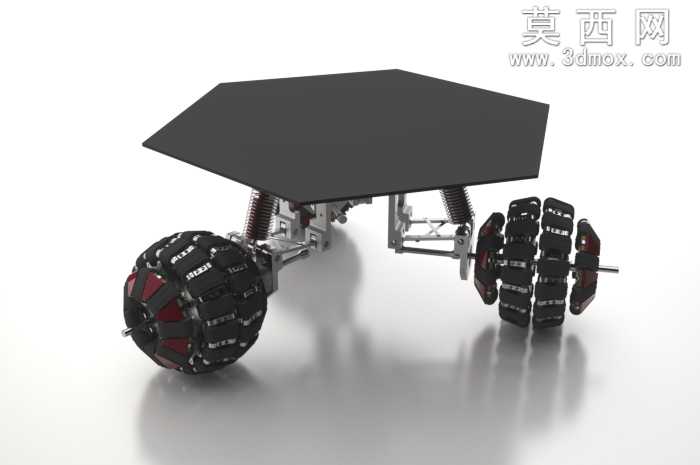

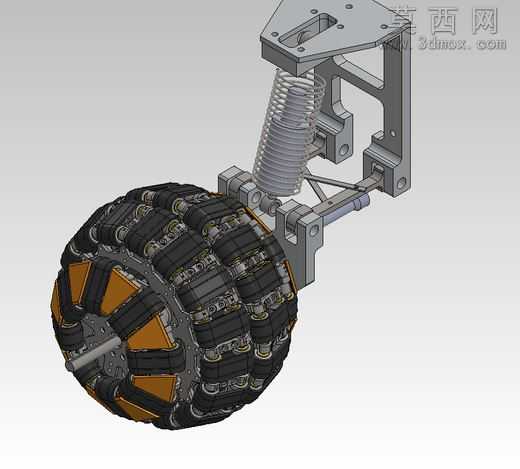

本作品为履带式全向行走轮的概念设计三维模型，采用SolidWorks完成全参数化建模与装配验证，整体呈现球形轮廓的履带集成式轮体结构，突破传统全向轮仅依靠小滚轮实现平面滑移的局限，将履带行走模块沿球面周向均匀排布，实现越障能力与全向移动性能的融合。建模过程中对每一组履带单元进行独立零件建模，包含履带节、铰接销轴、支撑托板、内侧导向轮、侧向摩擦块等细节结构，所有配合关系按照实际机械装配逻辑添加，验证了履带单元沿球面曲率排布时的转动自由度无干涉，轮体中心预留标准传动轴安装孔位，可直接适配常规行走驱动轴的连接尺寸。材质渲染阶段，对履带橡胶部分赋予哑光黑色耐磨橡胶材质，添加细微的表面颗粒纹理模拟真实履带的防滑质感，金属支撑结构件赋予深灰色喷涂金属材质，边缘做轻微倒角高光处理还原机加工零件的质感，棕褐色的侧向承力板赋予硬质工程塑料材质，区分不同功能部件的视觉层次，金属销轴部分添加金属光泽与轻微磨损做旧效果，提升模型的真实感。结构设计上，沿球面等角度分布多组独立履带模块，每组履带可绕自身的安装轴独立转动，当轮体整体滚动时，接触地面的履带模块可自适应贴合不平整地面，相比传统全向轮的点接触或小滚轮线接触，大幅提升接地面积与抓地力，可跨越高度更大的障碍物；当需要实现横向滑移等全向动作时，各履带模块可配合转动实现多方向的力输出，解决传统全向轮越障能力差、普通履带轮无法全向移动的矛盾。设计思路源自硕士阶段的移动机器人行走机构研究，针对现有全向移动平台越障性能不足的痛点，将履带的高通过性与全向轮的多向移动特性结合，所有零件均做可加工性的结构优化，避免出现无法加工的异形薄壁结构，铰接位置预留润滑与装配间隙，整体装配完成后可做运动仿真验证，验证轮体在直行、横移、斜向移动、越障等不同工况下的运动合理性，为特种移动机器人的行走机构设计提供全新的概念参考。
