无障碍适配型公共洗手池三维设计作品

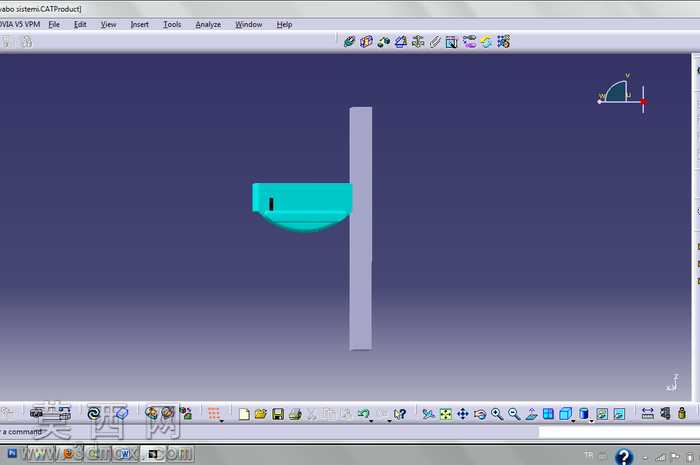

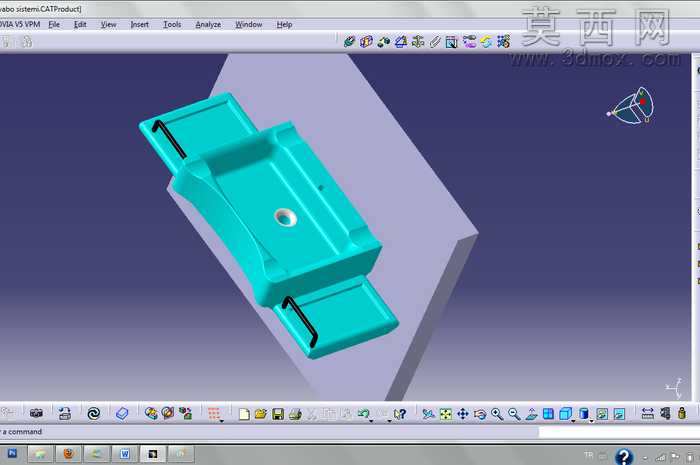

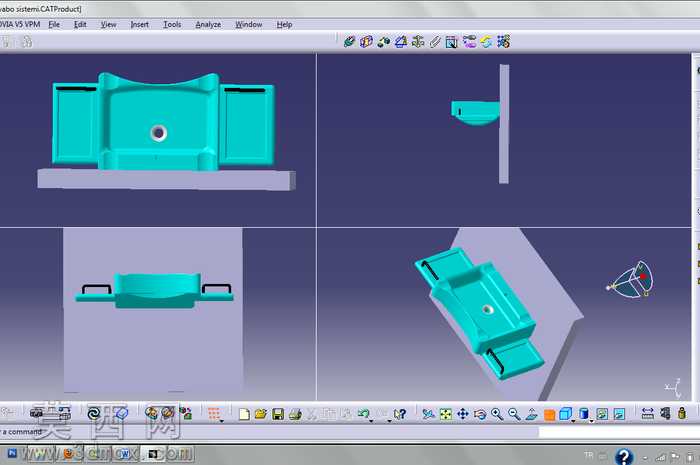

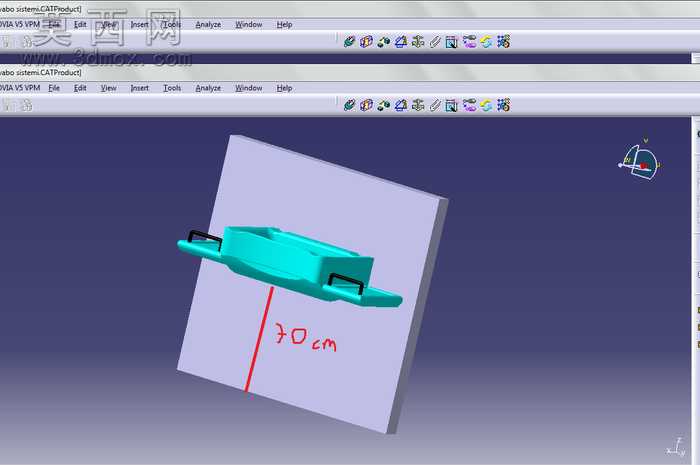

本作品为适配行动障碍人群使用的公共洗手池三维建模成果，建模过程依托CATIA软件完成全参数化构建，全程遵循无障碍公共设施的人体工程学设计规范。建模阶段首先完成基准平面的搭建，依据轮椅使用者的坐姿操作高度、上肢活动范围确定整体尺寸边界，池体主体采用薄壁实体建模方式，先绘制池体轮廓草图，通过凸台、凹槽等基础特征完成主体造型的初步构建，针对池体边缘的圆角过渡、挡水边凸起等细节，采用可变半径圆角命令做平滑处理，避免尖锐棱角带来的磕碰风险，充分匹配障碍人群的使用安全需求。池体两侧设置了一体化的扶手支撑结构，建模时对扶手的安装位做了加厚处理，通过加强筋特征强化结构强度，确保使用者借力时的结构稳定性，扶手表面做了防滑纹理的凹凸造型设计，在三维模型中通过凹槽阵列命令完成纹理排布，还原真实产品的防滑触感。池体中部的下水口、龙头安装位均按照标准卫浴配件尺寸做了预留孔位设计，孔位边缘做了密封槽的细节刻画，方便后续装配环节的配件适配。材质渲染阶段，池体主体赋予哑光陶瓷材质，调整材质的漫反射、粗糙度参数还原陶瓷洁具的温润质感，扶手部分赋予防滑尼龙材质，通过调整材质的凹凸贴图参数模拟防滑颗粒的触感效果，金属配件部分赋予拉丝不锈钢材质，调整反射参数还原金属的哑光金属质感，避免强光反射对视力障碍使用者造成干扰。结构设计上充分考虑无障碍使用需求，池体下方预留了充足的轮椅容膝空间，无多余凸起结构阻挡轮椅靠近，池体深度做了优化设计，既保证足够的盛水容量，又避免水花飞溅打湿使用者衣物，两侧扶手的高度、伸出长度均经过参数校核，匹配坐姿状态下的手臂支撑角度，池体前沿做了内凹的弧度处理，贴合使用者坐姿时的身体曲线，减少俯身操作的幅度。整个建模过程全程保持参数关联，所有尺寸均可根据实际安装场景做快速调整，模型完成后通过多视角剖切检查内部壁厚、安装位的结构合理性，确保模型可直接对接后续的开模生产、施工安装环节，为无障碍公共卫浴空间的产品选型、方案展示提供精准的三维数据支撑。
