U型轴承安装固定支架三维结构设计

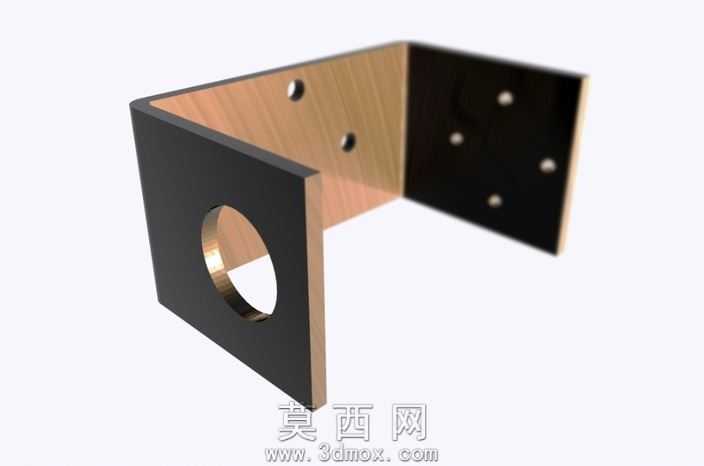

本作品为U型结构的轴承安装固定支架，采用SolidWorks完成全参数化三维建模，建模过程遵循机械加工工艺逻辑，先绘制支架主体的U型折弯截面草图，通过拉伸特征生成基础基体，再依次完成安装孔、轴承过孔的切除特征，所有孔位均添加同轴度、位置度的几何约束，保证各安装面的形位公差符合装配要求。模型完成基础结构建模后，对所有棱边添加符合实际加工要求的圆角过渡，避免应力集中的同时还原真实冲压折弯五金件的工艺特征。渲染阶段采用金属黄铜材质，调整材质的粗糙度、金属度参数，还原镀锌五金件的哑光金属质感，场景采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，清晰呈现支架的结构层次与金属表面质感，同时添加柔和的地面阴影增强模型的真实感。结构设计上，支架采用对称式U型折弯结构，顶面设置四个均匀分布的安装通孔，用于支架整体与外部设备的锁紧固定；两侧立板上设置多组对称分布的小孔，用于辅助定位或加装附属紧固件；其中一侧立板开设大尺寸圆形通孔，作为轴承的安装避让位与定位孔，保证轴承安装后可实现稳定的回转支撑，整体结构兼顾安装便捷性与结构刚性，折弯结构的设计在减少整体重量的同时保证了足够的支撑强度，可适配小型回转机构的轴承安装固定场景。设计过程中充分考虑五金冲压件的加工特性，所有折弯半径、孔位边距均符合冲压加工的工艺规范，避免出现无法加工的薄壁、锐角结构，模型的所有特征均保留完整建模历史，可根据实际装配需求快速调整孔位尺寸、折弯高度、板材厚度等参数，适配不同规格的轴承安装需求，整体模型结构完整，细节还原度高，可直接用于装配验证、工程出图或3D打印样件制作。
