透明外壳式单级圆柱齿轮减速器

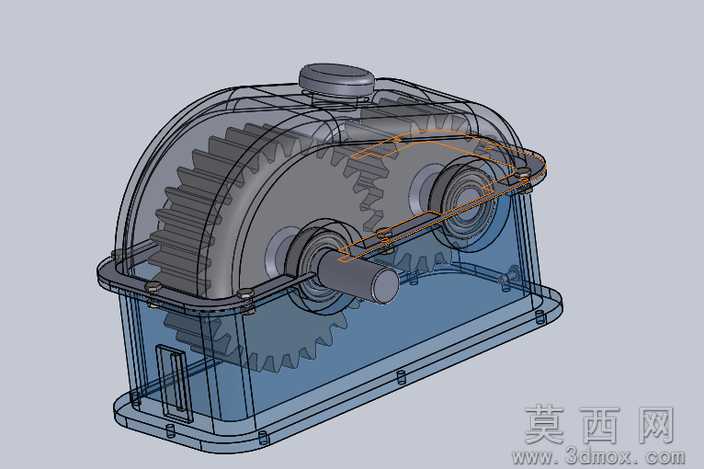

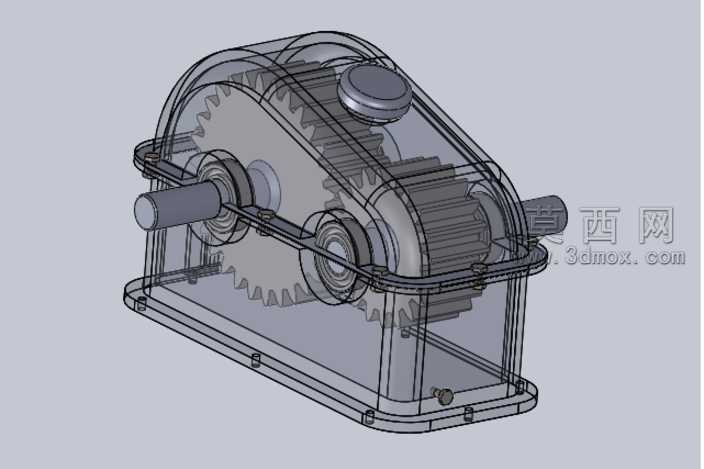

本作品为单级圆柱齿轮减速器三维建模作品，建模过程中严格遵循机械设计规范，先完成整体传动参数的推演计算，确定齿轮模数、齿数、传动比、中心距等核心参数后，再逐步开展各零部件的建模工作。建模时首先搭建输入轴、输出轴的基准轴系，分别完成轴上的传动齿轮、支撑轴段、定位轴肩、键槽结构的建模，保证轴类零件的同轴度、定位尺寸完全符合装配要求；随后完成箱体内腔、外壁、安装底座、轴承座孔、观察孔、油塞孔、连接凸缘等箱体结构的建模，对箱体的壁厚、加强筋位置、安装孔位都做了符合工程实际的设计，兼顾结构强度与轻量化需求。为了清晰展示内部传动结构，本模型特意将箱体外壳设置为半透明材质，渲染时调整了透明材质的折射率与透明度参数，既保留箱体的轮廓辨识度，又能完整呈现内部齿轮啮合、轴系排布、轴承安装的全部结构，无需拆解模型即可直观查看内部传动逻辑。齿轮建模时严格按照渐开线齿廓生成，保证齿形参数准确，啮合状态无干涉；轴承、端盖、油标尺、透气塞、观察孔盖等标准件与附件都按照对应标准尺寸建模，装配时按照实际装配顺序添加同轴、贴合、齿轮啮合等配合约束，完成装配后进行全局干涉检查，确认所有零部件装配关系合理，无运动干涉。设计过程中充分考虑减速器的实际使用场景，底座预留了安装固定孔位，箱体上下部分的连接凸缘预留了螺栓安装位置，输入输出轴伸出端预留了密封件安装空间，顶部的透气塞、下部的放油螺塞位置都符合润滑与维护的使用需求，整体模型结构完整，细节还原度高，既可以作为机械设计教学的演示模型，也可作为相关传动装置设计的参考蓝本，清晰展现了单级圆柱齿轮减速器的工作原理与结构组成。
