压块机用螺旋蜗杆结构设计方案

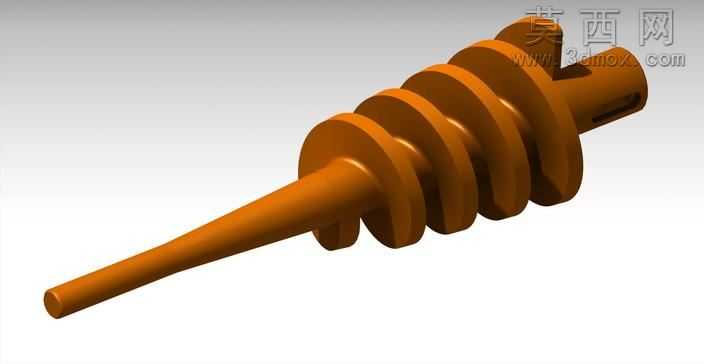

本模型为压块机配套的螺旋蜗杆工作部件，采用三维参数化建模方式完成整体结构搭建，建模过程中先以旋转特征构建蜗杆的锥形导入段与主体杆身基体，再通过螺旋扫描特征逐一生成等距排布的螺旋啮合齿圈，最后通过拉伸切除特征加工出杆尾的安装定位孔位，所有特征参数均经过尺寸校验，保证各段结构的同轴度公差符合机械装配要求。渲染阶段采用哑光工程塑料材质搭配暖棕色调，模拟实际生产中采用的高强度耐磨尼龙材质质感，场景内添加柔和的漫反射环境光，配合定向主光源突出螺旋齿面的轮廓起伏与锥形导入段的顺滑曲面过渡，阴影参数调整为软边低透明度，避免遮挡结构细节展示。结构设计上，前端锥形导入段采用大锥度顺滑过渡造型，可在压块机进料过程中引导物料顺畅进入螺旋输送区间，避免物料卡滞；中段螺旋齿采用等厚等距设计，齿根位置做了R2圆角过渡处理，可有效分散工作过程中齿根承受的交变挤压应力，解决原有同类型部件易出现的齿根断裂问题；尾段圆柱杆身设置横向贯通销孔，可通过圆柱销与驱动轴实现周向固定，保证扭矩传递的稳定性。设计思路围绕压块机实际工况的痛点展开，针对乌克兰当地生产场景中原有蜗杆部件使用寿命短、易断裂的问题，优化了齿根应力集中区域的结构参数，调整了螺旋升角与物料推送力的匹配关系，在保证物料推送效率的前提下，提升部件整体的抗疲劳强度，建模过程中同步完成了干涉检查与质量属性测算，确保模型可直接用于后续的工程图导出与样机加工验证。
