四轴自卸半挂货运车斗三维设计

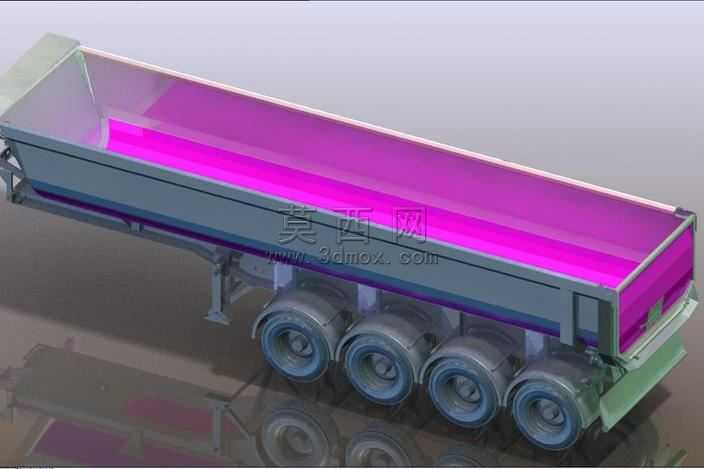

本作品为四轴自卸式半挂货运车斗的三维建模设计成果，建模过程严格遵循货运半挂车的实际工程尺寸比例，依托三维建模软件完成全参数化结构搭建，完整还原了自卸车斗的承载结构与行走机构细节。建模阶段首先完成车斗主承载壳体的轮廓构建，采用薄壁拉伸结合加强筋阵列的方式，还原车斗侧壁、底板的加厚承载结构，对车斗尾部的卸料挡板铰接结构、侧边的液压举升支座做了精细化的特征建模，确保各部件的装配位置完全符合实车的装配逻辑。行走机构部分按照四轴半挂车的轴间排布规律，依次完成车桥、轮毂、轮胎、悬挂支座的独立建模，轮胎采用曲面放样还原真实的胎面弧度与轮毂的辐条结构，各车桥与车架的连接位置预留了真实的装配间隙，还原了半挂车底盘的支撑支腿结构细节。材质与渲染阶段，车斗主体金属壳体赋予哑光深灰金属材质，模拟高强度耐磨钢板的表面质感，车斗内部承载区域赋予亮面紫红色特殊涂层材质，模拟耐磨防粘的货箱内衬效果，轮胎赋予黑色橡胶材质并添加细微的表面粗糙质感，轮毂赋予抛光金属材质，地面添加柔和的反射效果，通过三点布光突出车斗的结构轮廓与材质层次，渲染效果清晰展现各部件的结构关系。设计思路围绕重型自卸半挂车的实际使用需求展开，重点还原车斗的大容积承载结构与多轴重载行走布局，四轴设计可有效分散重载货运时的轴荷，满足重型物料运输的承载要求，车斗的U型内部轮廓可降低卸料时的物料残留，举升支座的位置排布符合液压举升的受力逻辑，整体模型结构完整，各部件的连接关系清晰，可用于货运车辆结构展示、专用车设计参考等场景。
