车辆底盘框架结构三维设计作品

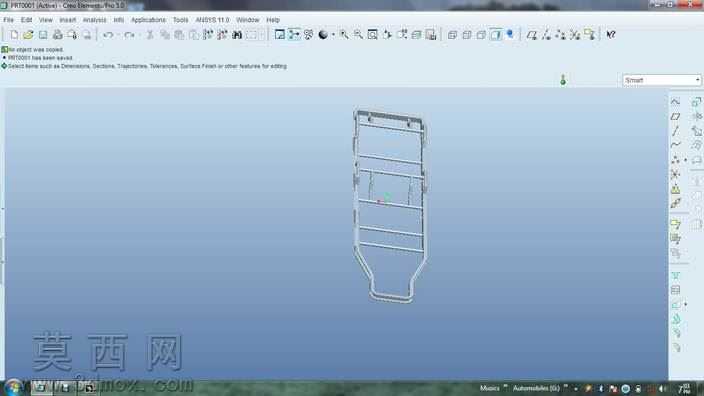

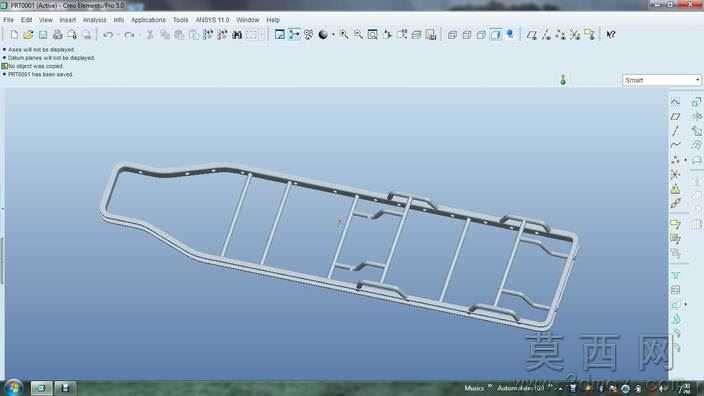

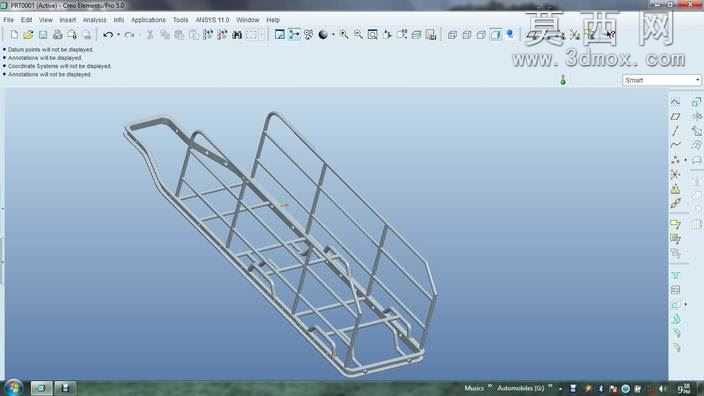

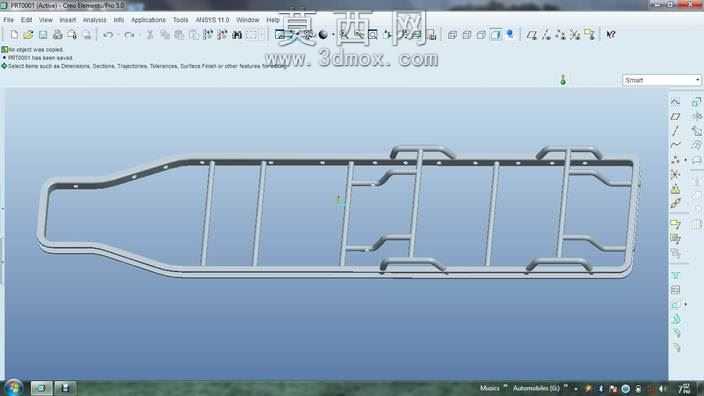

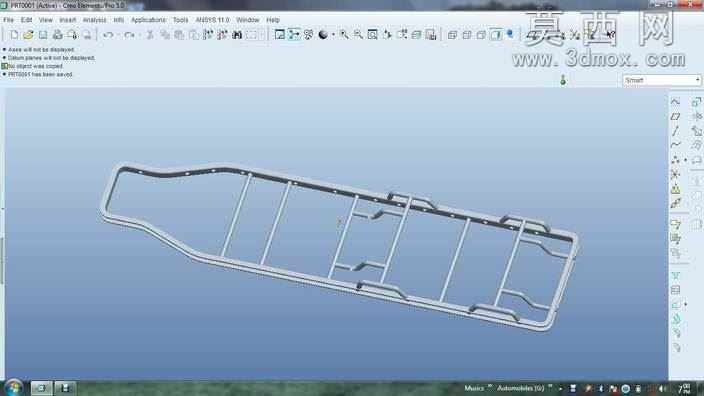

本作品为车辆底盘承载框架的三维建模设计成果，建模过程依托Pro/Engineer Wildfire平台完成，全程遵循汽车底盘结构设计的工程规范，从结构合理性、承载可靠性、装配适配性多个维度展开设计搭建。建模初期先梳理底盘框架的整体轮廓逻辑，依据车辆底盘的布局需求确定整体长条形异形外轮廓，匹配车身底部的安装空间要求，先绘制二维草绘轮廓精准定位外边界走向，再通过拉伸、抽壳等基础特征命令生成框架的基础基体结构。针对底盘的承载需求，在框架内部设计多道纵向与横向交错的加强筋结构，将整体框架分隔为多个独立的承载分区，不同分区对应后续动力总成、悬挂部件、车身覆盖件、管线排布的安装位置，每道加强筋的厚度、连接位置都经过结构合理性推演，避免出现应力集中的薄弱区域，同时在框架的上边沿均匀设计安装孔位，预留与上部车身结构、附属部件的装配接口，孔位的间距、孔径都按照通用装配标准设定，保障后续装配的适配性。建模过程中对框架的弯折过渡区域做了圆角处理，既消除锐边提升加工安全性，也优化了结构受力的传导路径，避免直角连接处的应力断裂风险。材质设定上参考商用车底盘常用的高强度钢材属性，赋予模型对应的金属材质表现，渲染阶段调整材质的粗糙度、反光参数，还原钢制冲压焊接底盘框架的真实质感，同时对框架的壁厚做统一参数化设定，既满足轻量化设计要求减少不必要的材料冗余，也保障整体结构的抗扭、抗弯强度符合车辆行驶的承载需求。设计过程中同步考虑了底盘部件的装配避让需求，在框架对应位置预留了传动部件、悬挂连接点的安装空位，整体框架采用一体化建模思路，减少不必要的拼接结构，提升整体结构强度，所有特征都保留完整参数化建模历史，方便后续根据不同车型的尺寸需求调整框架的长宽、筋位位置、安装孔位参数，具备较高的设计复用性，可作为同类型车辆底盘结构设计的参考模型，也可用于车辆结构教学、装配模拟演示等场景。
