巴哈赛车钢管式车架框架结构设计

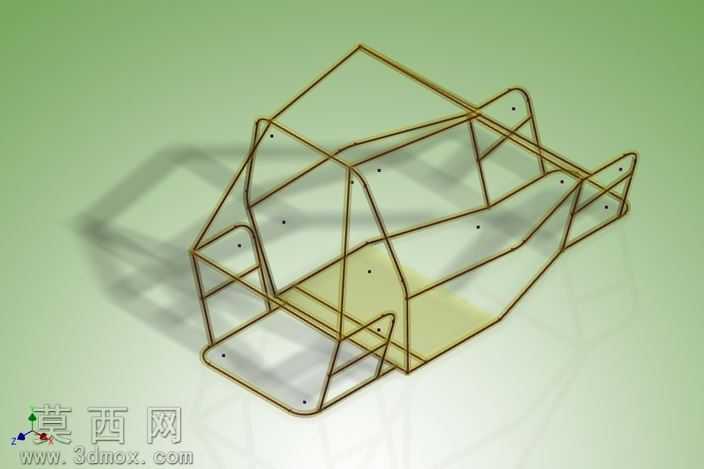

本作品为巴哈赛车的核心承载框架结构，采用三维建模软件完成全参数化线框与实体结合的建模工作，整体以空间钢管桁架结构为核心设计逻辑，完整还原巴哈赛车车架的空间拓扑形态。建模过程中首先搭建基准坐标系，按照巴哈赛事规则对车架的尺寸约束要求，依次定位驾驶舱轮廓、前部防撞缓冲区、后部动力安装区、侧边防撞结构的关键空间点位，通过三维草图绘制各段钢管的中心线路径，确保每段管材的连接节点位置精准，相邻管材的衔接角度符合焊接工艺的实操要求，避免出现过小夹角导致的焊接加工难度。框架结构设计充分考虑巴哈赛车的越野使用场景，前部设置倾斜的防撞吸能结构段，侧边防撞区域采用双层斜向支撑的桁架布局，驾驶舱区域围绕乘员坐姿预留充足的安全空间，顶部设置防滚架的环形支撑结构，后部预留动力总成、悬挂系统的安装点位，各受力节点处均设置多根管材交汇的加强结构，保证框架整体的抗扭、抗冲击性能。建模时对每段管材的规格做了统一参数设置，可快速调整管材壁厚、管径参数来适配不同的设计需求，线框模式下可清晰查看各段结构的空间位置关系，实体模式下可直观呈现框架的整体轮廓与装配空间。渲染阶段采用半透明叠加线框的展示方式，既能够清晰呈现内部的桁架支撑结构，也可以直观展示框架的整体外轮廓形态，材质上模拟金属钢管的哑光金属质感，搭配浅绿渐变背景突出框架的空间线条，让观看者可以快速理解车架的结构逻辑与空间布局。整个框架的设计思路围绕轻量化与高刚性的平衡展开，在满足赛事安全规则的前提下尽可能优化管材排布，减少非必要的冗余结构，同时保证关键受力路径的结构连续性，为后续的悬挂安装、动力总成布置、车身覆盖件设计提供精准的装配基准，也可作为巴哈赛车设计入门阶段的框架结构练习参考，帮助学习者理解空间桁架车架的建模逻辑与结构设计要点。
