Theo-Jansen仿生步行机械兽结构设计

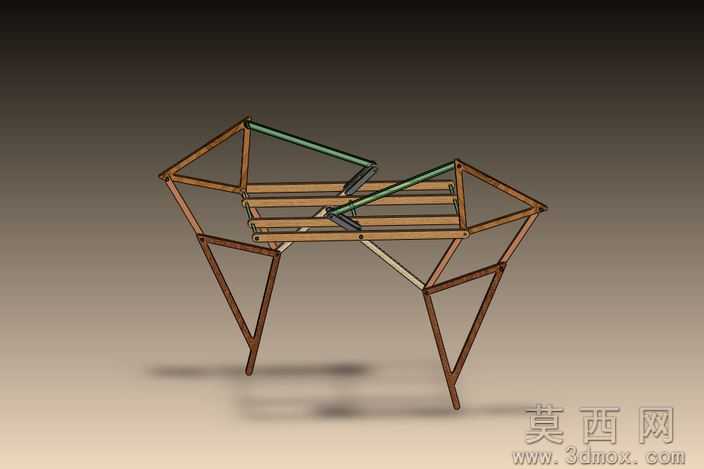

本作品为基于Theo Jansen仿生机制设计的步行机械结构，采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循机械运动学原理，对每一组连杆的铰接点位进行精准约束，确保后续运动仿真时各部件无干涉、运动轨迹符合仿生行走的预期效果。建模阶段首先搭建核心连杆传动骨架，逐一绘制各杆件的草图轮廓，通过拉伸、切除等基础特征完成单个杆件的实体建模，所有铰接孔位均按照标准间隙配合尺寸设计，预留销轴装配空间，保证实体装配后铰接部位可灵活转动。材质与渲染环节，主体杆件采用仿木质纹理材质，通过调整材质的漫反射、粗糙度参数还原实木的哑光质感，传动连杆部分采用深绿色金属漆材质，区分不同功能的结构部件，地面添加柔和的投影效果，背景采用渐变灰调衬托主体结构，渲染输出的效果图清晰展现机械结构的空间层次与铰接关系。结构设计上，该仿生机械采用多组平行四边形连杆机构组合，通过连杆之间的联动将旋转运动转化为类生物的跨步行走动作，四条步行支腿对称分布在主体框架两侧，每一组支腿由多根不同长度的连杆铰接而成，运动时支腿末端可形成平滑的迈步轨迹，无需复杂的控制系统即可实现稳定的行走动作，主体框架采用层叠的板条结构搭建，既保证整体结构的刚度，又还原了经典Theo Jansen机制的标志性外观。设计思路围绕极简仿生行走核心展开，摒弃冗余的传动部件，依靠纯连杆机构的几何特性实现仿生步态，建模过程中反复调整各连杆的长度比例与铰接位置，优化支腿的迈步幅度与落地稳定性，确保整体结构在运动时重心平稳过渡，无卡顿或倾覆风险，整体模型完整保留了所有零件的建模参数与装配约束关系，可直接用于运动仿真验证、3D打印实体制作以及机械原理教学演示。
