多辊式物料粉碎分解设备结构模型

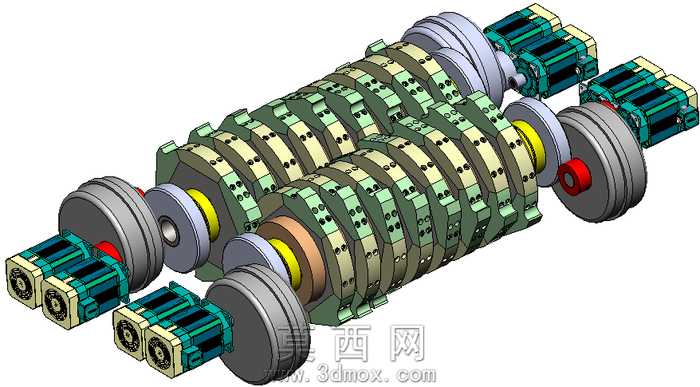

本模型采用三维参数化建模方式完成整体装配设计，完整还原了多辊式粉碎分解设备的核心结构与装配关系，建模过程中对每一处零件的配合公差、装配层级都做了严谨的参数约束，确保整体结构可实现动态运动仿真。模型主体采用多组平行排布的粉碎辊组作为核心作业单元，每一组辊体都做了分层结构设计，外层为带密集排布凸起的耐磨作业层，中层为刚性支撑骨架层，内层为轴系连接定位结构，不同层级的零件在建模时分别赋予了差异化材质：外层作业层赋予高硬度耐磨合金钢材质，表面做了粗糙磨砂质感处理，还原耐磨部件的真实表面肌理；中层支撑骨架赋予调质处理的结构钢材质，表面做了发蓝氧化的暗绿色金属质感，搭配均匀分布的螺栓孔位细节，还原装配结构的真实细节；内层轴系连接部位赋予高精度轴承钢材质，表面做了抛光亮面金属处理，凸显传动部件的加工精度。模型两端的动力输入单元采用模块化建模思路，将驱动电机、连接法兰、传动带轮、缓冲隔套等组件依次装配，带轮部分分别设计了不同直径的阶梯结构，搭配黄色缓冲胶圈、红色定位端盖等细节零件，不同零件分别赋予橡胶、铸铁、工程塑料等对应材质，通过材质色彩与质感的差异清晰区分不同功能的组件。整体装配采用爆炸视角的呈现逻辑，将原本叠合装配的辊组、端盖、紧固件、传动件沿轴向做适度位移展示，既保留了整体结构的装配位置对应关系，又能清晰展现每一层零件的形态与装配顺序，建模时对所有螺栓孔、定位销孔、密封槽等细小结构都做了1:1还原，没有省略关键工艺细节。设计思路上围绕物料粉碎的作业需求，通过多组对向旋转的辊体实现物料的挤压、剪切、粉碎作业，两端对称布置的驱动单元可提供均衡的动力输入，带轮传动结构可实现转速的灵活调节，不同辊组之间的间隙可通过端盖的调整结构进行适配，满足不同粒径物料的粉碎加工需求，整体结构紧凑，传动路径清晰，装配逻辑合理，可作为同类粉碎设备设计研发的结构参考，也可用于机械装配教学的演示案例。
