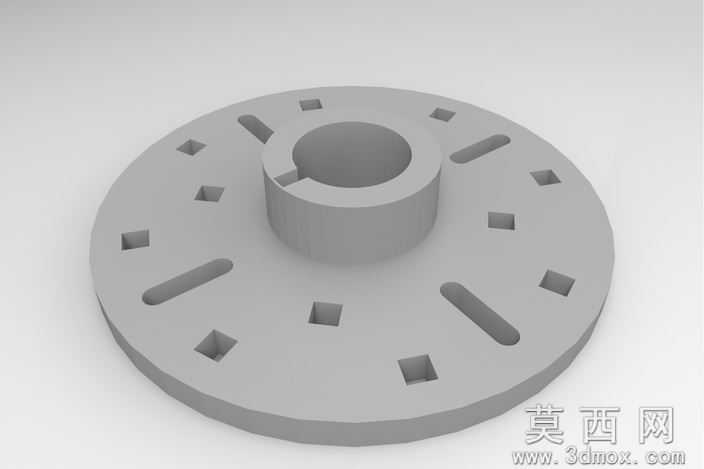

带凸台键槽多孔位法兰式机械连接盘

本作品为机械传动系统中常用的法兰式连接盘三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械加工工艺合理性原则搭建模型结构。首先从核心基准轴与基准面开始构建，先绘制中心带键槽的轴孔轮廓，键槽尺寸按照标准平键配合公差预留设计余量，中心凸台部分采用拉伸凸台特征生成，凸台高度与轴孔深度按照实际装配对接需求设置，保证与对接轴件的轴向配合长度符合传动扭矩承载要求。圆盘主体部分以中心轴为基准拉伸生成盘体基础轮廓，盘面上的孔位采用圆周阵列特征完成排布，其中包含方形安装定位孔与长圆形腰型调节孔两类孔型，方形孔用于装配时的周向精准定位，腰型孔则用于适配安装时的角度微调需求，所有孔位的边角均做了微小倒角处理，既避免加工后应力集中，也能在装配时起到导向导入作用。建模过程中对所有特征添加了几何约束与尺寸关联，修改任意核心参数即可快速生成不同规格的同系列连接盘模型，大幅提升同类型零件的设计效率。材质渲染阶段选用哑光灰铸铁材质效果，还原机械零件常用的铸件表面质感，渲染时采用柔和的环境漫反射光源，清晰展现盘体各结构的凹凸层次与轮廓边界，无过度曝光或结构遮挡问题。结构设计上，中心凸台与盘体的衔接处做了圆角过渡处理，降低应力集中系数，提升零件在交变载荷下的使用寿命，所有孔位的位置度公差均按照IT7级精度设定，满足通用机械装配的精度要求。设计思路围绕通用传动连接场景展开，兼顾定位精度与安装调节便利性，既可以作为联轴器的连接法兰使用，也可作为分度盘、转盘类机构的基础安装基体，适配多数中小型机械设备的轴系连接需求。
