教学演示用滑块曲柄机构三维设计

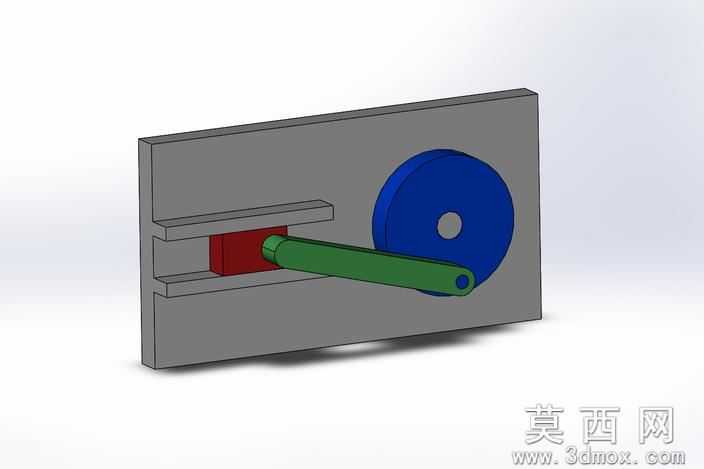

本作品为面向机械原理教学场景设计的滑块曲柄机构三维模型，采用SolidWorks完成全参数化建模，整体结构还原了曲柄滑块机构的经典传动组成，包含机架、偏心圆盘曲柄、传动连杆、滑动滑块四个核心构件。建模过程中首先确定机构的运动行程参数，以机架的导轨槽为装配基准，先完成灰色机架基体的建模，机架上设计有平行双导轨结构，为滑块提供稳定的直线运动导向，导轨的槽宽与滑块尺寸做了间隙配合设定，避免运动干涉。其次完成蓝色偏心圆盘曲柄的建模，圆盘中心设置有固定铰接孔，偏心位置设置连杆铰接孔，两孔的中心距即为曲柄的回转半径，建模时对铰接孔做了倒角处理，还原真实铰接副的装配细节。之后完成绿色传动连杆的建模，连杆两端分别设置与曲柄、滑块配合的铰接轴，杆身采用等截面矩形结构，长度匹配曲柄回转半径与滑块行程的运动学关系，保证机构可以实现连续的回转-直线运动转换。最后完成红色滑动块的建模，滑块外形与导轨槽适配，侧面设置与连杆连接的铰接位，滑块与导轨的接触面做了平整化处理，模拟真实滑动副的接触状态。材质与渲染阶段，为区分不同构件分别赋予差异化材质：机架采用哑光灰色铸铁材质，还原机座的厚重质感；曲柄采用亮蓝色工程塑料材质，突出运动构件的视觉辨识度；连杆采用深绿色喷涂金属材质，模拟传动杆件的表面处理效果；滑块采用大红色哑光材质，直观展示直线运动的输出部件。渲染时采用柔和的工作室环境光，添加轻微的地面阴影效果，清晰呈现各构件的装配位置与连接关系，避免光影过强遮挡结构细节。设计思路上以简洁直观为核心，省略了不必要的紧固件、密封件等冗余结构，仅保留机构的核心传动逻辑，让观看者可以快速理解曲柄滑块机构将曲柄的连续回转运动转化为滑块往复直线运动的工作原理，适合作为机械原理入门教学的演示模型，也可作为后续复杂往复运动机构设计的基础参考模板，建模过程中所有配合关系均按照真实机械装配约束设定，可直接导入运动仿真模块添加旋转驱动，实现完整的机构运动模拟。
