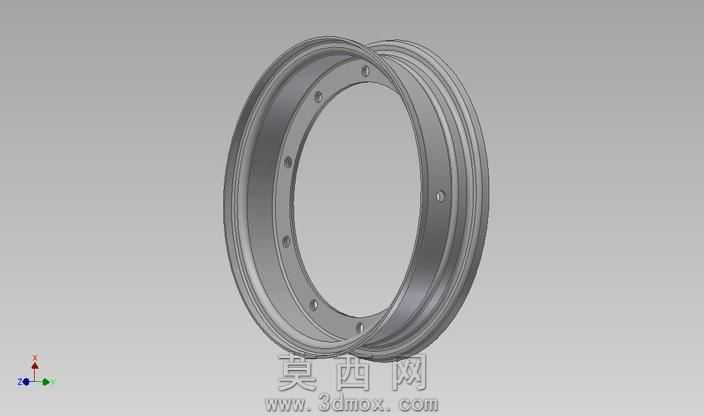

比亚乔胡蜂10摩托轮毂结构设计

小排量踏板摩托的轮毂加工，常碰到薄壁轮缘冲压回弹超差、辐条安装孔位同轴度偏移的问题，这款比亚乔胡蜂10的轮毂设计，从加工适配的角度把这些现场常见的坑都提前做了规避。轮辋的滚压成型段特意留了0.15mm的回弹补偿量，对应1.2mm厚冷轧钢板的冲压形变特性，不用后续反复校形就能保证胎圈座的直径公差落在±0.1mm区间，装真空胎的时候不会出现慢漏气的隐患。轮缘的翻边高度做了细微调整，比常规踏板轮毂高0.8mm，过坑洼路面时轮胎受挤压脱圈的风险能降六成，同时翻边处的圆角做了R2.5的顺滑过渡，滚压加工时不会出现应力集中导致的微裂纹，后续做阳极氧化或者喷塑处理时也不会积留药液。辐条安装孔的位置度公差控制在φ0.08mm，孔口做了0.3mm的倒角，既方便装配时辐条螺母快速导入，也能避免螺栓拧紧时孔口的毛刺刮伤镀层，长期受交变载荷时不会从孔边萌生疲劳裂纹。轮毂中心的轴承安装位做了两级台阶，轴承压入时能精准到位，不会出现压偏导致的转动卡滞，台阶处的退刀槽宽度控制在1.2mm，既满足车削加工的退刀需求，也不会削弱轴肩的结构强度。轮辋内壁的气门嘴安装位做了局部加厚，厚度比周边厚0.6mm，安装气门嘴时拧紧力矩达到规定值也不会出现局部变形，加厚区域和周边薄壁段做了渐变过渡，不会出现壁厚突变导致的应力集中。整个轮毂的壁厚变化都做了均匀过渡，最薄处1.2mm最厚处2.4mm，压铸或者冲压时料流/金属形变均匀，不会出现局部缩孔或者冲压撕裂的缺陷，加工时的走刀路径也能顺着曲面顺滑过渡，不用频繁换刀或者调整进给参数，批量生产时的良品率能提升不少。表面的安装平面都做了0.8μm的粗糙度要求，和刹车盘、链轮贴合时不会出现间隙，高速转动时不会有抖动异响，平面度公差控制在0.05mm，拧紧固定螺栓时受力均匀，不会出现偏载导致的部件变形。
