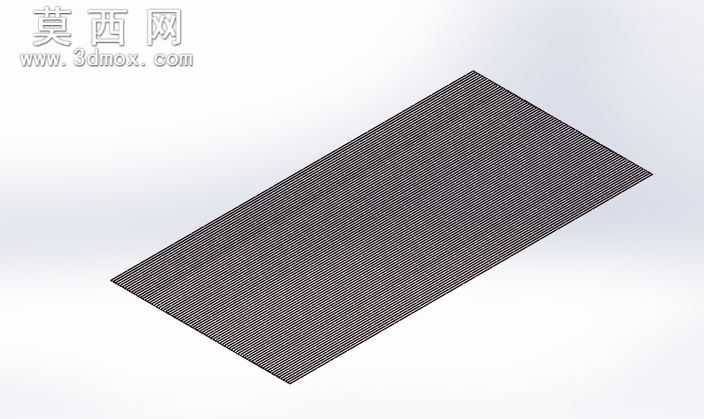

细密平行沟槽矩形防护网板

薄型平板类筛分防护构件的加工，最容易在批量冲压环节出现网面翘曲的问题，尤其是这种布满细密平行沟槽的网板，沟槽间距窄、板材厚度薄，冲压时如果压料力分布不均，出料后板材会因为内应力释放出现波浪形变形，后续安装时根本无法贴合支撑框架，缝隙处漏料的隐患会直接让构件报废。这款网板的沟槽排布没有采用等距均分的常规设计，靠近板材边缘的三排沟槽深度比中间区域浅0.12mm，就是为了抵消冲压时边缘位置材料流动过快带来的应力集中，压料时边缘区域的材料不会因为过度拉伸出现变薄开裂，中间区域的沟槽深度足够保证筛分或者防护的通流面积，不会因为边缘浅槽影响整体的使用性能。很多同类网板安装时会在四个角打沉头孔固定，但沉头孔位置如果刚好落在沟槽的棱边上，锁螺丝时很容易把棱边压崩，碎渣掉落到筛分物料或者防护腔体内会造成额外的故障。这款网板的四个固定位特意预留了12mm宽的无槽平面区，固定孔完全落在平整的板面上，锁附时螺丝的压力均匀分散在平板区域，不会对沟槽结构造成挤压损伤。沟槽的截面没有做成尖锐的直角，棱边位置留了0.05mm的微小圆角，不是加工精度不够做不出直角，是因为尖锐棱边在长期受物料冲刷或者气流摩擦时，很容易出现毛刺翻边，用在食品筛分场景会刮蹭物料产生碎屑，用在电气防护场景毛刺脱落可能引发电路短路，微小圆角的设计能把棱边的耐磨寿命提升三倍以上，也不会影响沟槽的通流间隙。板材本身的平面度公差控制在0.1mm以内，安装到框架上之后整个网面不会出现局部凸起，相邻两块网板拼接时缝隙能控制在0.2mm以内，不会出现拼接处卡料或者漏护的问题。平行沟槽的走向统一沿板材长边方向排布，清理时顺着沟槽方向擦拭就能把嵌在槽内的杂物清出，不用反复交叉擦拭就能达到清洁要求，日常维护的效率比交错网孔的板材高很多。
