多色工业周转翻斗料箱结构设计

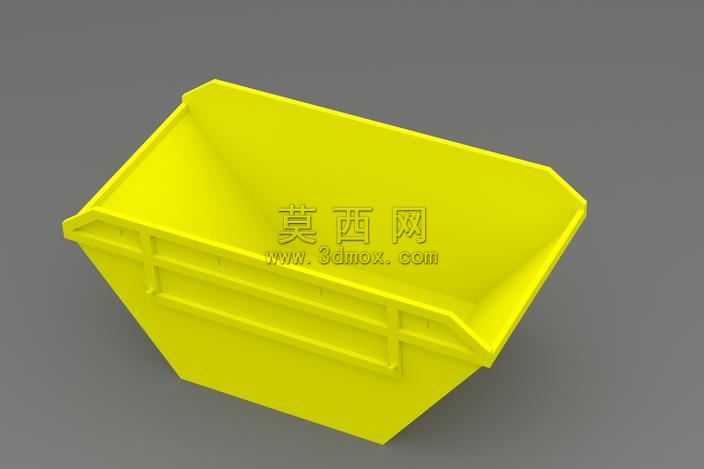

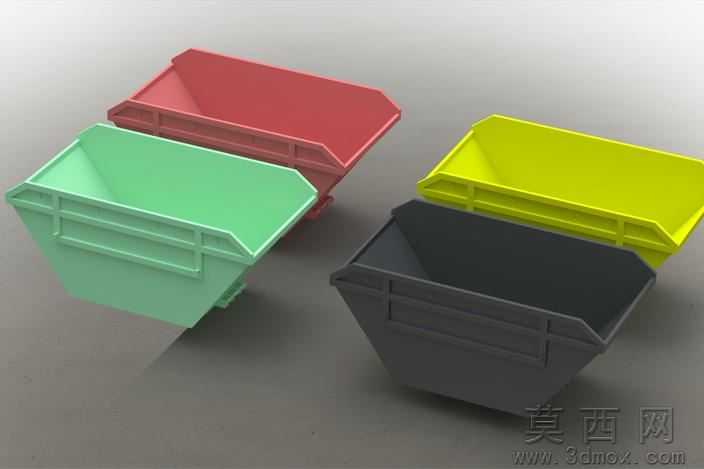

车间周转用的翻斗料箱常年要面对满载物料时的磕碰、拖拽、翻转卸料的交变载荷，很多量产款用不了半年就会出现斗口变形、侧边加强筋开裂、底部铰接位磨损旷量的问题，根源就在结构设计时只盯着容积做等厚壁，没把受力路径上的材料分配做细。这款翻斗的侧壁加强筋没有做通长的等截面凸起，而是顺着料箱倾倒时的物料滑移方向，把筋条做了渐变厚度处理，靠近斗口上沿的位置筋高收窄1.5毫米，靠近底部铰接座的位置筋宽加厚2毫米，既不会因为筋条过高在注塑时出现表面缩痕，也能把满载时斗壁受到的侧压力顺着筋条直接传导到底部的安装位，不会在侧壁中间形成应力集中区。斗口的外翻边没有做常见的直角折边，而是压了一圈3毫米的内凹圆弧，翻斗在堆叠或者被叉车臂磕碰的时候，冲击力会顺着圆弧面分散到整个斗口边框，不会像直角边那样一撞就出凹坑，连带斗口变形卡不住配套的箱盖。底部的铰接挂耳没有直接和斗底做平面连接，而是在挂耳根部加了三角状的过渡加强块，而且挂耳的安装孔做了1度的拔模斜度，和翻转支架装配的时候不用硬敲就能滑入，预留的0.2毫米间隙刚好能容纳长期磨损产生的塑料碎屑，不会用久了出现翻转卡滞的问题。斗内的转角全部做了大圆弧过渡，没有残留的直角死角，倾倒粉状或者粘稠物料的时候不会在角落积料，清理的时候用水冲就能把残留物料带出来，不用伸手进去抠死角。不同配色的款型不是单纯做外观区分，而是在塑料粒子里添加了不同比例的抗UV剂和耐磨剂，亮黄色款适合户外露天堆场周转，抗老化性能提升三倍以上，黑色款添加了抗静电成分，适合存放有防静电要求的电子边角料，绿色和红色款可以用来做车间内的物料分类，不用额外贴标识就能快速区分合格品和待处理料。斗身外侧的防滑凸起没有做花哨的网格纹，而是顺着人工搬运的抓握位置做了横向的长条凸棱，戴劳保手套抓握的时候不会打滑，凸棱的高度控制在1毫米，不会在堆叠的时候和上层料箱的底部卡滞，空箱套叠的时候能顺畅滑入，节省一半以上的仓储空间。
