线性非线性有限元分析矢量场可视化成果

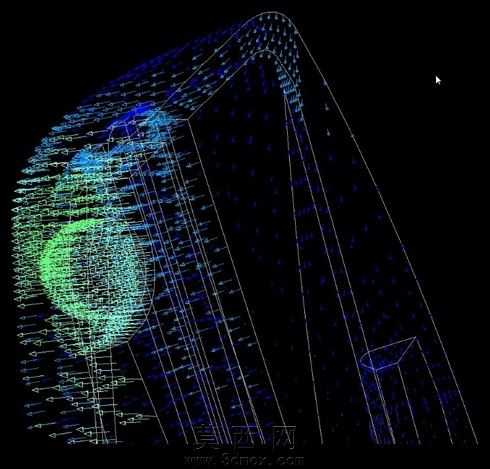

实际工程场景里，异形曲面构件的应力传递路径往往和理论计算存在偏差，常规的公式推导很难捕捉到曲面曲率突变处的应力集中效应，这也是很多结构件在交变载荷下提前失效的核心诱因。这份有限元分析成果把线性与非线性工况下的矢量场分布做了直观呈现，不同色彩的矢量箭头对应不同量级的应力方向与数值，能清晰看到曲面过渡区域的应力流偏转轨迹，那些箭头密集排布的位置，就是实际加工时需要额外做圆角过渡、消除加工刀痕的关键区域。线性工况下的矢量分布相对规整，应力传递路径沿着构件的主承力方向均匀延展，适合验证常规静载下的结构强度冗余；非线性工况下的矢量场出现了明显的局部偏转，尤其是靠近曲面弯折的区域，箭头方向出现了连续的角度变化，对应材料进入塑性变形阶段后的应力重分布过程，能帮工程师提前预判结构的失效起始点。做结构优化时不用再盲目加厚整个构件，只需要针对矢量箭头密集、方向突变的区域做局部补强，既能控制整体重量，又能把应力集中系数降到安全阈值以内。现场装配环节的公差累积也会对应力分布产生影响，这份分析里特意把边界约束位置的矢量场做了细化呈现，能看到约束端附近的应力矢量会出现小幅的方向紊乱，对应实际装配时螺栓预紧力不均带来的附加应力，装配时只要控制好该区域的螺栓拧紧力矩偏差，就能避免额外的装配应力叠加到工作载荷上。曲面区域的矢量分层排布，还能帮工艺人员调整数控加工的走刀方向，让走刀路径和主应力方向保持一致，大幅降低加工表面的残余应力，减少后续使用过程中出现应力开裂的概率。很多时候有限元分析的结果只是一堆枯燥的数值表格，很难让工艺、装配环节的人员快速理解核心风险点，这种矢量场可视化的呈现方式，能让不同环节的技术人员一眼找到自己负责工序对应的关键控制区域，不用再对着冗长的分析报告逐行查找风险点。非线性分析部分的矢量场变化，还能模拟构件从弹性变形到塑性变形的完整过程，找到结构的极限承载边界，给后续的轻量化设计提供精准的数值依据，不会出现为了安全盲目加大安全系数导致的材料浪费。
