车用CNG天然气加注口密封座结构

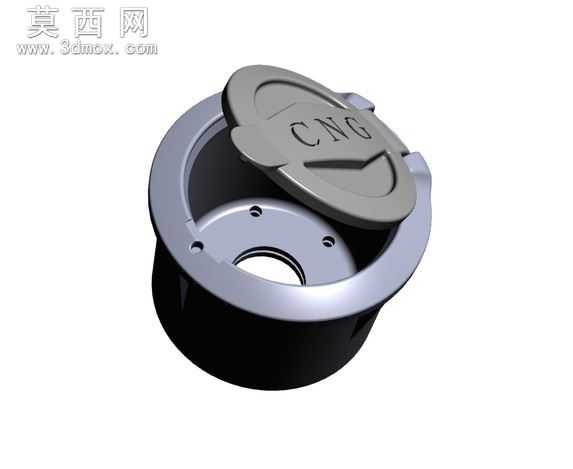

车用CNG加注口长期暴露在车身外侧，要耐受路面飞石冲击、雨水侵蚀、高低温交变，还要保证反复开合后的密封可靠性，常规平面翻盖结构用久了容易出现翻盖偏移、密封胶圈压合不均的问题，轻则藏污纳垢堵塞加注通道，重则出现燃气微漏的安全隐患。这款密封座的翻盖采用偏心转轴布局，转轴位置偏离盖体中心，翻盖闭合时会顺着转轴的偏心轨迹产生斜向压合力，不是垂直硬压在密封端面上，能让盖体内侧的环形密封唇均匀贴紧座体的密封台阶，哪怕胶圈出现轻微老化压缩形变，偏心压合的结构也能自动补偿压紧量，不会出现局部压不实的缝隙。座体的安装法兰上预留了三个沉头安装孔，孔位做了不等距排布，装配时不会出现装反的问题，沉孔的深度刚好匹配常用的内六角圆柱头螺钉尺寸，螺钉拧入后头部完全没入沉孔，不会突出法兰面干涉翻盖的转动轨迹，也不会在翻盖开合时刮蹭盖体边缘。翻盖表面压印的CNG标识做了0.3mm的下沉深度，不是凸起在盖体表面，日常使用中不会被反复摩擦导致标识磨花，下沉的凹槽还能在雨天引导水流顺着盖体边缘流走，不会在标识区域积水留渍。座体内部的加注通道入口做了15度的倒角导向，加气枪插入时不会被通道边缘的锐边卡住，哪怕加气时枪头有轻微偏移，倒角面也能把枪头顺滑导入中心位置，减少加气操作时的对位难度。翻盖和座体的配合间隙控制在0.2mm，既不会因为间隙太小在低温下出现热胀卡滞，也不会因为间隙过大让灰尘泥沙轻易进入转轴缝隙，转轴位置还预留了微小的储油槽，装配时填入少量低温润滑脂，就能在零下三十度的环境下保证翻盖开合顺畅，不会出现冻住掰不动的情况。座体下半部分的外壁做了一圈环形止退槽，和车身安装位的橡胶密封圈配合时，能卡住密封圈的内圈凸棱，车辆行驶产生的持续振动也不会让密封圈移位松脱，避免加注口和车身钣金之间出现进水漏灰的缝隙。翻盖边缘做了小尺寸的抠手缺口，缺口位置刚好在翻盖偏离转轴的一侧，手指抠动时的力臂更长，不用费太大力气就能翻开翻盖，缺口的边缘做了R2的圆角处理，冬季戴厚手套操作也不会刮蹭手套面料，开合手感更顺滑。
