可移动小型龙门起重吊架三维设计

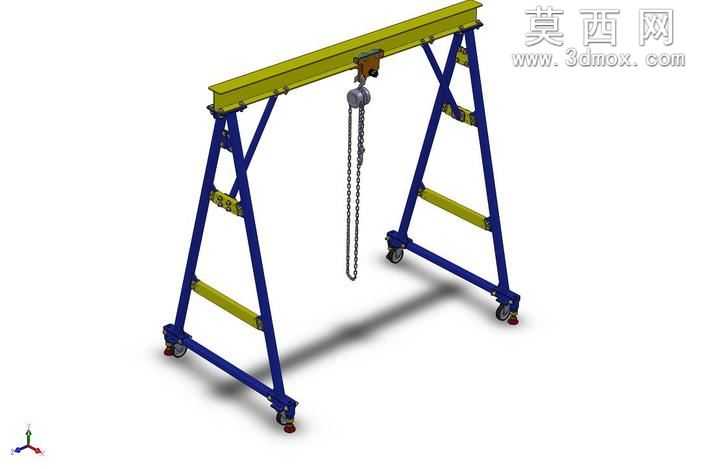

本作品为可移动小型龙门起重吊架的三维建模设计，整体采用对称式门型框架结构，建模过程中严格遵循机械设计的公差配合原则，对每一处连接节点、型材拼接位置都做了精准的尺寸约束，确保各部件装配无干涉。模型主体框架采用方管型材搭建，两侧支腿设计为A字型稳定结构，每侧支腿设置多道横向加强筋板，通过斜向支撑型材连接支腿上下端，大幅提升框架整体的抗扭、抗弯承载能力，避免起吊重物时出现框架形变。顶部主梁采用加长型矩形方管设计，作为葫芦运行的承载轨道，主梁与两侧支腿采用刚性法兰连接结构，连接处设置加强三角板，分散起吊时的集中应力。主梁上配套安装手动运行小车与手拉葫芦组件，建模时还原了葫芦的链轮、起重链条、吊钩保险卡、手链轮等细节结构，链条采用链节逐段装配的方式完成，真实还原链条的自然垂坠形态与活动间隙。底部四个支腿下端均配置带刹车的万向脚轮，脚轮与支腿采用螺栓连接的安装座结构，既可以实现吊架在平整车间地面的灵活移动，到位后踩下刹车即可锁定位置，保障起吊作业的稳定性。材质渲染方面，支腿框架采用深蓝色工业金属漆材质，还原钢材表面的哑光磨砂质感，顶部主梁采用醒目的亮黄色工业安全漆材质，符合起重设备的安全色标规范，起重葫芦与运行小车采用铸铁灰金属材质，链条做了镀锌金属的亮面质感处理，脚轮采用黑色硬质橡胶搭配金属轮毂的材质表现，地面添加柔和的投影效果，整体渲染效果贴近真实工业设备的视觉观感。设计思路上聚焦小型车间、维修工位的轻载起重需求，整体结构拆装便捷，无需固定安装即可投入使用，可适配设备检修、模具吊装、工件转运等多种场景，建模过程中对型材壁厚、连接螺栓规格、脚轮承载参数都做了匹配性设计，确保模型结构符合实际生产使用的力学要求，可直接用于方案展示、结构验证或生产参考。
