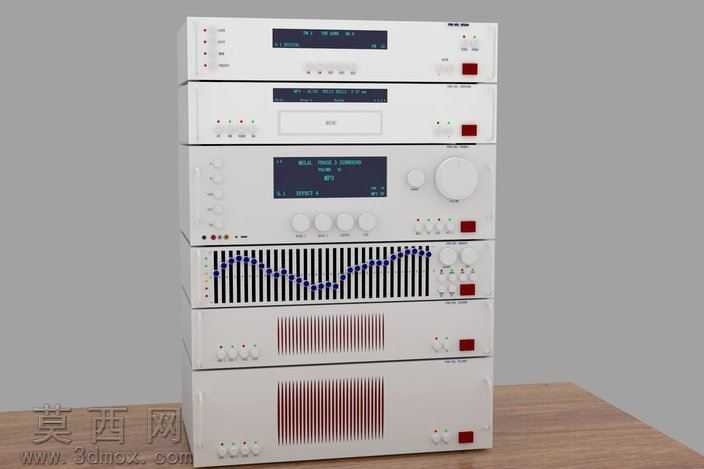

堆叠式高保真HiFi音响功放组合设备

堆叠式音频设备的层间对齐公差，是实体加工阶段最容易被忽略的加工痛点，单台机箱的面板加工误差超过0.2mm，六层堆叠后累计偏移量就会超过1mm，视觉上会出现明显的层间错位，直接破坏整套设备的规整质感。这套堆叠功放的每一层机箱前面板，都做了0.1mm的内凹止口设计，上层机箱的底部对应位置做同尺寸凸台，装配时靠止口定位，不需要额外打螺丝就能保证层间完全对齐，哪怕单块面板的加工公差走到上限，累计误差也会被止口结构抵消，不会出现肉眼可见的偏移。前面板的旋钮、按键、显示屏开孔，没有做常见的直角沉孔，全部换成了R0.3的小圆角过渡，冲压加工时不会出现孔边崩边的问题，后续阳极氧化处理时，圆角位置的氧化层厚度更均匀，不会出现直角处积漆、色差的问题。带频谱显示的那层设备，前面板的格栅开孔没有用等距圆孔阵列，而是做了渐变疏密的长条孔排布，靠近频谱显示区域的孔距更密，远离显示区的位置孔距逐步放宽，既保证了内部频谱显示模块的透光可视性，又能给内部的功率放大板留出足够的散热通风面积，不会因为开孔过多降低前面板的结构强度。最下方两层功放模块的散热格栅，特意做了向内倾斜5度的冲孔翻边，灰尘落在格栅上时会顺着倾斜的翻边滑落到机箱外侧，不会直接掉进机箱内部积在电路板上，长期使用也不会因为积灰出现电路短路的隐患。每台机箱右下角的红色电源按键，特意做了1.2mm的凸起高度，比周围的功能按键高出0.5mm，盲操作时不用低头看面板，靠触感就能快速找到电源键，同时按键周围做了0.2mm的下沉台阶，按压时不会卡到面板开孔，哪怕按键的注塑件有轻微收缩变形，也能保证按压手感顺畅。层与层之间的接触面上，贴了1mm厚的硅胶减震垫，既可以避免金属机箱直接接触刮花表面漆面，还能过滤掉功放工作时变压器产生的微小震动，避免层间震动传递产生的谐振杂音，提升整套设备的音质表现。前面板的显示屏安装位，做了0.5mm的下沉台阶，亚克力显示窗装进去之后和面板完全齐平，不会出现突出或者凹陷的问题，边缘打胶密封后还能阻挡灰尘进入屏幕内部，避免长时间使用后屏幕内部积灰影响显示效果。
