民用住宅集中供暖管路及换热设备结构

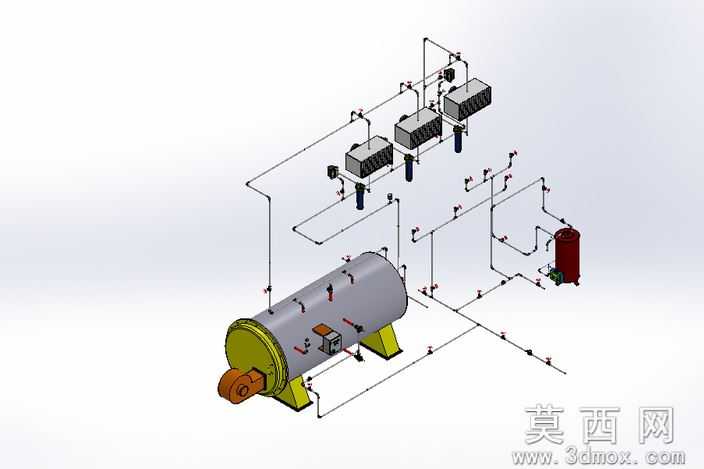

现场供暖系统安装最常出现的跑冒滴漏问题，七成以上来自管路排布时的应力集中与接口对位偏差，这套三维结构在搭建时就把加工适配的细节嵌进了每段管路的走向设计里。卧式换热罐体的支座没有采用常规的对称等距布置，靠近动力输出端的支座预留了2mm的轴向滑移间隙，抵消罐体受热后的线性膨胀量，避免支座焊缝在长期冷热交替下出现拉扯开裂。罐体表面的测温、测压接口没有随意排布在筒体弧面，全部对齐到同一水平加工基准线，现场钻孔攻丝时不用反复调整工装角度，既能保证接口螺纹的垂直度，也能减少后期仪表安装时的对接偏斜。

连接三组散热终端的供回水管路，每段折弯处都采用了大曲率圆弧过渡，没有出现直角急弯，既降低管路内部的水流阻力，也避免折弯处的管壁减薄超标，加工时不用额外做补强焊接。管路上的截止阀、排气阀全部预留了足够的扳手操作空间，不会出现阀门贴墙、贴邻管导致后期运维无法拧动的问题，每组散热终端的进水端都单独设置了流量调节阀，不用在主回路额外加装分集水构件，减少管路接口数量的同时也降低了渗漏概率。

罐体侧方的立式过滤组件，安装位置特意选在主回水管路的最低点，排污口直接朝向地面预留操作空间，后期清理滤网不用拆解周边管路，过滤罐体的固定支架采用了可拆卸的抱箍结构，加工时不用在过滤筒体上焊接固定耳座，避免焊接热应力导致筒体变形影响密封性能。所有管路的支吊架点位都在模型里做了对应标记，长距离直管段的支吊架间距控制在1.2米以内，避开管路焊缝和接口位置，防止管路长期运行出现下坠变形。

不同管径的管路对接处全部采用偏心异径接头，避免管路内部形成气塞影响循环效率，接头的安装方向对齐水流方向，加工时提前做好坡口处理，保证焊接时的焊透深度。散热终端的挂装点位做了高度差标记，回水端比进水端低3mm，保证终端内部的冷水可以自然回流到罐体，不会出现局部存气导致的散热不均。整套结构没有多余的装饰性构件，每一处弯折、每一个接口的位置都对应现场加工安装的实际需求，把后期可能出现的安装偏差、运维难点在设计阶段就提前规避，拿到现场可以直接按排布尺寸下料加工，不用反复现场测绘调整。
