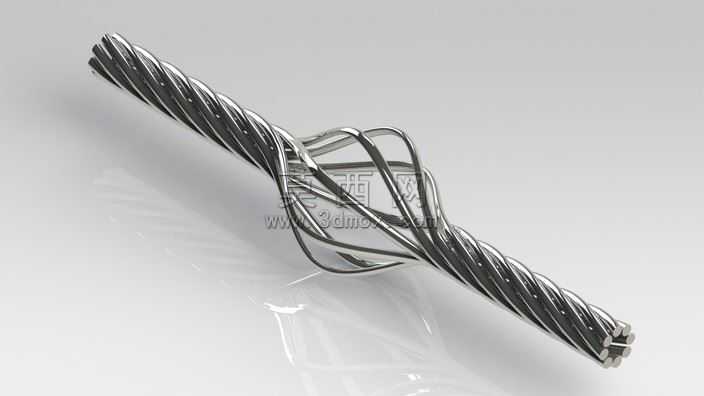

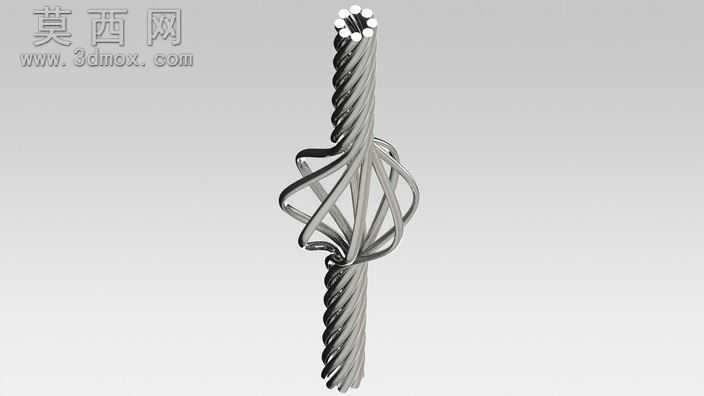

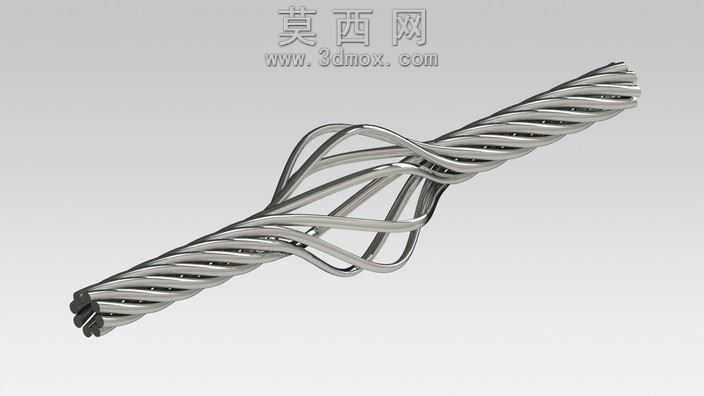

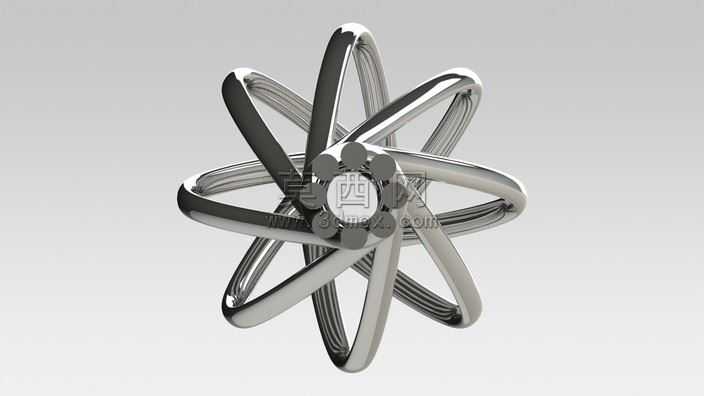

带散股端头的捻制钢丝绳结构展示

起重吊装现场常出现钢丝绳端头散股后应力集中断裂的隐患，常规建模往往只做整绳光滑圆柱，完全忽略捻制间隙、股线咬合的真实受力状态，拿到加工环节根本没法做端头压套、绳卡固定的工艺验证。这款模型还原了多股钢丝螺旋捻合的真实结构，每根外层钢丝的螺旋升角完全匹配实际起重绳的捻距参数，散股段特意做出了股线脱离绳芯后的自然回弹弧度，没有生硬的直角弯折，能直观看到散股后各钢丝之间的间隙变化，给压套工序的压合量计算提供可视化参考。捻合段的钢丝之间留了符合实际工况的微小间隙，不是完全布尔合并的实体，模拟出钢丝绳受拉时股线之间轻微错动的余量，要是做成完全贴合的整实体，做有限元受力仿真时会出现应力值虚高的问题，完全没法指导实际选型。散股端头的每根钢丝都做了端部的轻微收径处理，还原实际截断后钢丝端头的冷镦形变，不会出现锋利的直角切口，装配模拟时能准确呈现穿入绳套时的卡滞位置，提前预判穿装难度。绳芯位置的填充结构没有简化成圆柱，而是顺着外层股线的捻向做了适配的螺旋凹槽，外层股线刚好嵌在凹槽内，还原真实钢丝绳的股线定位逻辑，避免受扭时股线错位跳丝。模型表面的纹理没有用统一的金属贴图敷衍，每根钢丝表面做了细微的冷拉痕凹凸，渲染时能呈现出拉丝金属的漫反射效果，不会出现塑料感的高光。散股段的钢丝弯曲弧度特意做了差异化处理，靠近捻合断点的位置弯曲半径小，越往端头弯曲半径越大，完全匹配钢丝绳截断后散股的自然形态，没有刻意做规整的艺术化造型。做工艺验证时能直接观察到不同捻距下散股段的散开范围，给现场施工时的端头预留长度提供参考，避免截绳过短导致压套后散股段延伸到承重段埋下断裂风险。
