自行车轮装式紧急制动装置结构设计

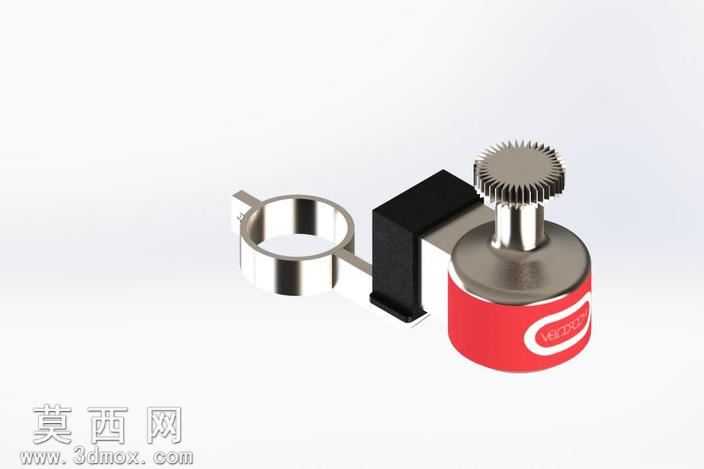

日常通勤骑行遇到突发路况时，常规夹器制动距离过长、雨天制动力衰减的问题始终存在，这款轮装式紧急制动装置的结构设计，完全围绕骑行突发场景下的快速制动需求做适配，没有冗余的装饰性结构。夹环部位采用开口抱箍结构，适配常规自行车车把管径，抱箍内侧预留0.2mm的磨砂面压合余量，安装时不需要额外拆解原车把套，拧紧单侧紧固螺丝就能完成固定，不会出现长期使用后绕把转动的移位问题。制动触发旋钮采用滚花顶面设计，齿高0.3mm、齿距0.8mm，戴薄款骑行手套也能快速拧动触发，不会出现打滑脱手的情况。核心制动模块的红色壳体采用工程塑料包覆金属配重块的结构，重量控制在120g以内，不会给车把增加过多额外负载，壳体边缘做R1.5的圆角过渡，没有尖锐棱角，意外磕碰时不会划伤骑行者。制动压条采用弹性金属片材质，触发后会快速抵靠在车轮辐条上，通过反向摩擦力迫使车轮快速降速，非触发状态下压条与辐条预留3mm的安全间隙，正常骑行时不会蹭到辐条产生额外阻力，也不会磨花辐条表面的防锈涂层。装置上的黑色连接块采用过盈嵌合的方式衔接抱箍与制动主体，衔接处预留0.1mm的装配公差，不需要额外打胶固定，后期维护拆解时只需要用平口螺丝刀就能撬开，不会损伤零件表面。压条与制动主体的衔接位置采用隐藏式转轴设计，转轴处加装微型阻尼垫片，触发后压条回弹不会产生生硬的金属碰撞异响，长期使用也不会出现转轴松旷的问题。这款装置不需要改动原车的刹车系统，属于附加式应急制动结构，针对的就是常规刹车失效、突发障碍物距离过近的极端场景，结构上所有受力点都做了加厚处理，反复触发使用也不会出现结构断裂的问题，压条接触辐条的端面做了防滑纹处理，接触时不会打滑，能在最短时间内把制动力传递到轮组上，避免骑行者因为制动不及时发生碰撞。
