多股捻合钢丝绳带固定支座结构设计

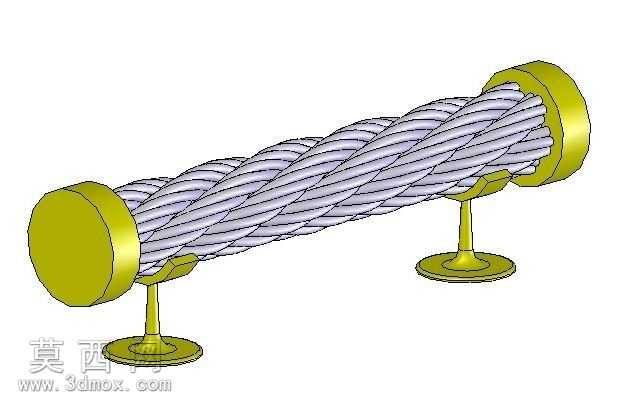

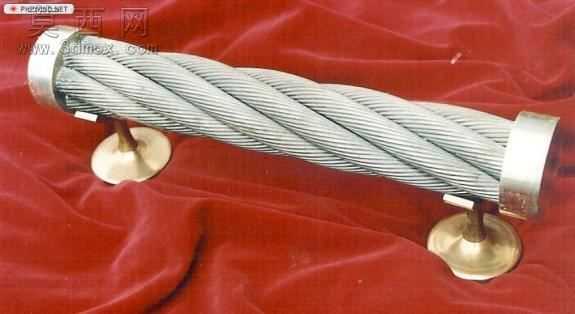

起重吊装现场常出现钢丝绳端部固定不牢导致的索具滑脱隐患，捻股间隙控制不当还会引发受载时单丝应力集中，提前出现断丝报废的问题。这款钢丝绳模型在结构设计阶段就针对这些现场痛点做了细节优化，端部的圆形固定端座与绳体的衔接位置，没有采用生硬的布尔合并处理，而是顺着外层绳股的捻绕弧度做了贴合式的过渡包覆，让每一股外层钢丝的端面都能均匀嵌入端座的包覆层内，避免受拉时应力集中在绳股与端座的直角衔接处。绳体本身的多股捻合结构，还原了实际生产中绳芯承托外层股的排布逻辑，相邻绳股之间预留了符合实际工况的微小间隙，既能够模拟钢丝绳受拉时股间轻微错动的形变特性，也能为后续做有限元受力分析提供准确的几何基础，不会因为模型做了完全的实体合并导致仿真结果偏离真实受力状态。配套的两个支撑支座，顶面的弧形托槽完全贴合绳体的外圆柱轮廓，托槽的弧度半径比绳体半径大出合理的装配公差范围，既能够保证绳体放置时不会出现卡滞，也能避免间隙过大导致支撑时绳体出现额外的弯曲应力。端座与支撑支座的接触平面做了微小的倒角处理，还原实际加工中去毛刺的工艺细节，避免装配时锐边刮擦绳体表面的镀锌层。绳股的螺旋捻角完全参照通用起重钢丝绳的工艺参数设定，每一股钢丝的螺旋升角保持一致，相邻股的螺旋面之间没有出现几何干涉，还原了钢丝绳捻制过程中各股均匀受力的结构状态，不会出现某一股凸起过高导致实际使用中提前磨损的问题。端座的厚度也经过受力校核，能够匹配对应直径钢丝绳的破断拉力要求，不会出现端座先于绳体失效的结构矛盾。支撑支座的底座圆盘做了加厚处理，立杆与底座、立杆与托槽的衔接位置都做了圆弧过渡，避免应力集中导致支座受载时断裂。整个模型的结构细节完全贴合实际五金索具的加工与装配要求，没有为了建模便利简化掉影响受力的关键结构，能够直接用于索具受力仿真、工装设计参考或者五金产品的结构展示，还原了真实钢丝绳产品从捻制到端部固定再到配套支撑的完整结构逻辑，每一处几何细节都对应着实际生产与使用中的工艺要求与工况需求，没有冗余的装饰性结构，所有造型都服务于承重、固定、支撑的核心功能。
