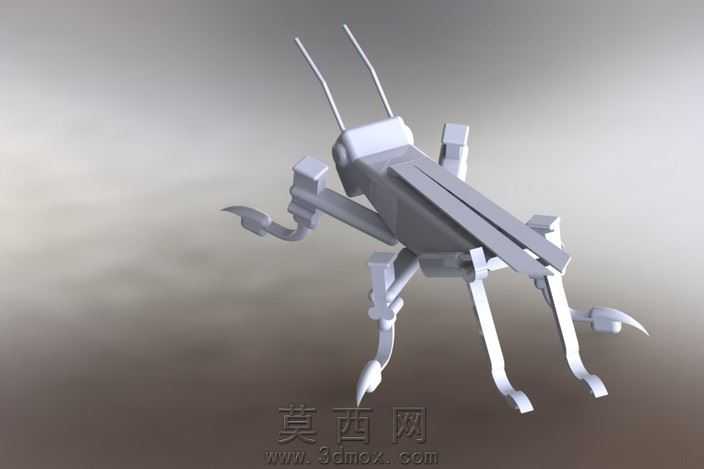

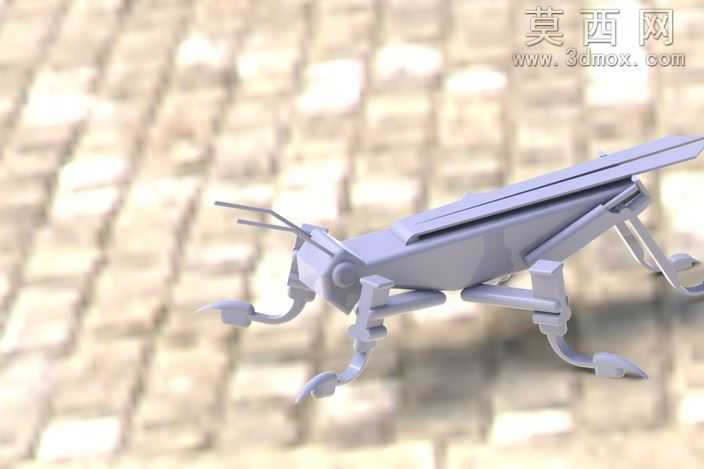

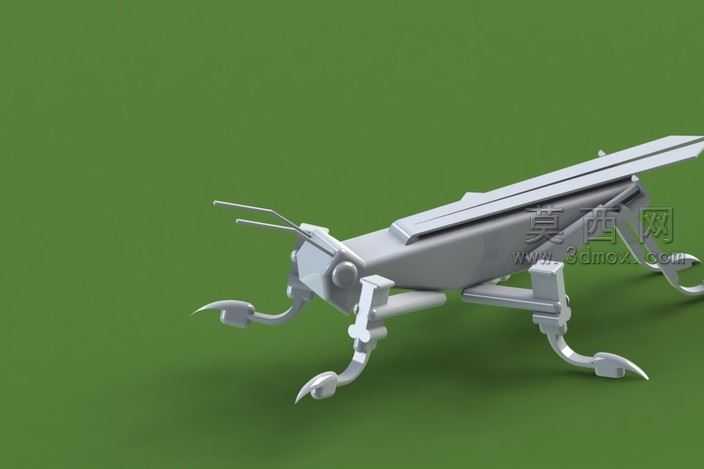

仿生蝗虫机械结构创意设计作品

桌面级仿生摆件的加工常卡在薄壁件翘曲与活动关节卡滞的痛点上，这款仿蝗虫结构的设计，从加工适配的角度把常见的落地问题提前做了规避。腿部与躯干连接的铰接位置，没有采用常规的整圈轴套结构，而是做了单侧开口的弹性卡接槽，打印时无需额外添加支撑，拆件后不用打磨支撑残留的毛边，直接卡入对应轴销就能实现腿部的小角度摆动，避免了整圈轴套打印时内壁粗糙导致的转动阻尼过大问题。躯干部分的分模线特意选在背部棱线位置，上下壳体的拼接面做了0.15mm的错位止口，粘接时不会出现溢胶错位的情况，外壳表面做了1.5度的拔模斜度，即使用FDM工艺打印，层纹也会顺着斜度分布，后期简单打磨就能获得顺滑的表面质感，不用反复补土找平。触角部分没有做细长的整根结构，而是拆成了两节插接式设计，根部做了加粗的过渡段，避免打印时细长件弯折断裂，插接后可以手动调整触角的俯仰角度，模拟蝗虫不同状态下的姿态，不用额外做铰接结构就实现了姿态可调的效果。后腿的跳跃结构没有做复杂的弹簧储能机构，而是把腿部的连接臂做了微弧度的弹性形变设计，选用常规PLA材质打印时，本身的材料韧性就能支撑小幅度的按压回弹，不用额外加装金属弹簧，减少了装配时的零件数量，也避免了金属件与塑料件连接时的松动问题。足部的抓地结构做了钝化处理，没有尖锐的棱角，摆放时不会刮花桌面，每个足端都做了微小的平面接触区，摆放时不会出现重心偏移倾倒的问题，躯干内部预留了足够的空腔，后期如果要加装小型震动模块或者发光元件，不用重新修改壳体结构，直接在空腔内固定元件就能实现动态效果。所有拼接位置的公差都控制在0.2mm，适配绝大多数桌面级3D打印机的打印精度，不用反复调整切片参数就能获得合格的零件，拼接时不用胶水也能靠卡扣实现临时固定，方便后期拆解调整内部结构。表面没有做过多的凹凸纹理，避免打印时出现层纹堆积的瑕疵，整体线条硬朗利落，还原机械仿生的质感的同时，最大程度降低了加工难度，哪怕是刚接触3D打印的爱好者，也能顺利完成打印装配，获得完成度不错的成品。
