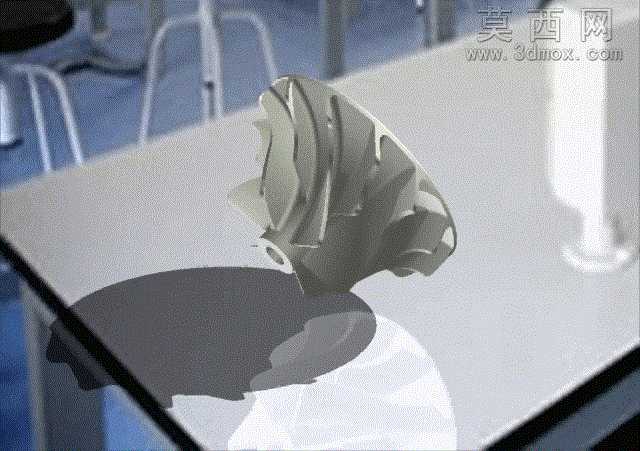

带曲面流道的离心式叶轮结构设计

曲面设计视角下，这类离心叶轮的流道曲面精度直接决定流体输送效率，实际工程里常出现叶片曲面与轮毂衔接处曲率突变，导致流体经过时产生局部涡流，既抬升运行噪音，也会让叶片长期受紊流冲刷出现局部气蚀，缩短部件使用寿命。叶片的型线不是随意扫掠生成的，每一段曲面的曲率过渡都要匹配流体在流道内的流速变化，靠近轮毂入口处的曲面倾角要平缓，避免流体进入时产生过大的入射角损失，靠近轮缘出口处的曲面扭转角度要精准控制，保证流体流出时的方向与蜗壳流道适配，减少动能耗散。叶片与轮毂的衔接位置做了极小半径的圆角过渡，这个圆角的尺寸不能过大也不能过小，圆角过大会挤占流道过流面积，降低单位时间的流体输送量，圆角过小则会在衔接处形成应力集中区，叶轮高速旋转时，这个位置很容易萌生疲劳裂纹，甚至出现叶片断裂的风险。叶片的厚度分布也藏着曲面设计的巧思，从轮毂侧到轮缘侧，叶片厚度做了渐变减薄处理，靠近轮毂的位置厚度更大，承担旋转时的主要离心力载荷，靠近轮缘的位置厚度更薄，减少叶轮高速旋转时的风阻损耗，同时也能降低轮缘处的转动惯量，让动力输入的响应更灵敏。曲面的光顺度处理上，没有保留建模时生成的细碎面片棱边，所有相邻曲面之间都做了G2连续处理，肉眼看不到明显的拼接棱线，流体流过时不会因为局部的曲面凸起或凹陷产生流动分离，这一点对需要长期高速运行的叶轮来说尤为关键，很多同类型叶轮运行效率上不去，往往就是曲面拼接处的微小棱边打乱了流场状态。轮毂中心的安装孔位周边，曲面做了局部加厚隆起，这个隆起结构不是多余的设计，它能分散安装锁紧时的压应力，避免锁紧力直接作用在轮毂与叶片的衔接位置，同时也能让叶轮与转轴配合时的定位更稳定，高速旋转时不会出现偏心晃动。叶片的前缘做了圆弧修型，没有保留尖锐的棱边，尖锐前缘在流体含微小固体颗粒的工况下很容易被磨蚀，圆弧修型后的前缘能分散颗粒的冲击角度，降低磨蚀速率，同时也能减少前缘处的流动滞止区，让流体更顺畅地进入叶片流道。
