复古对置活塞动力摩托车车架结构设计

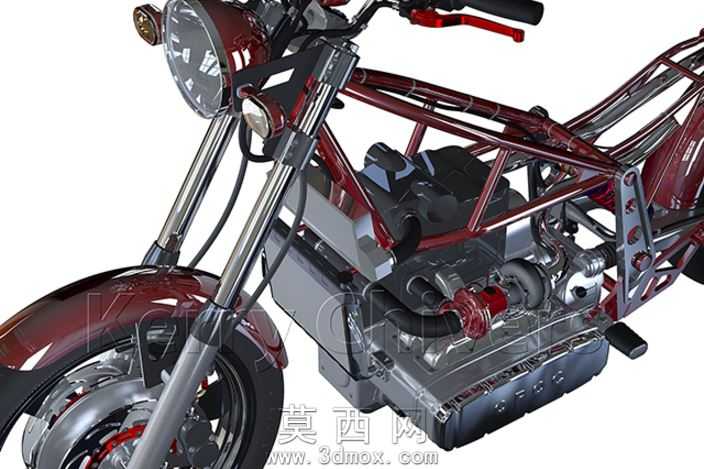

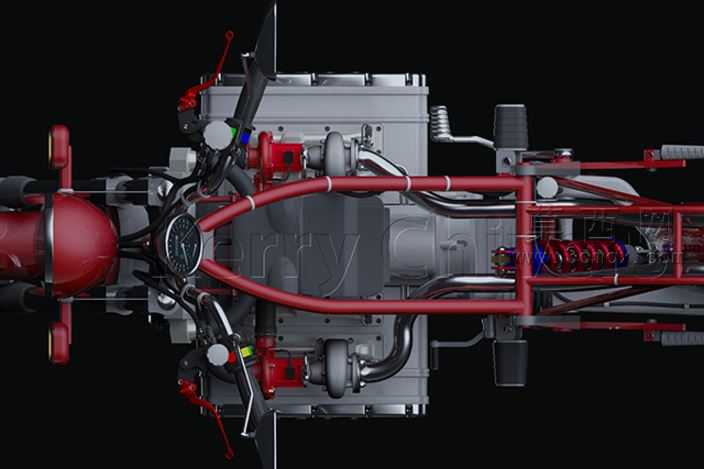

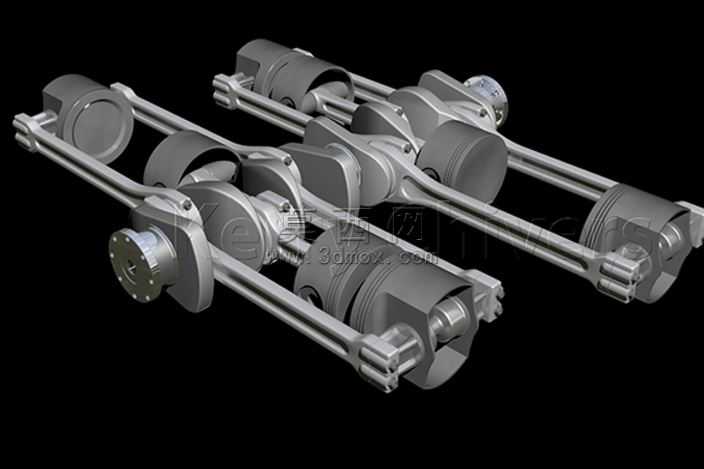

裸露钢管编织车架的焊接定位公差，一直是定制机车落地时最容易出问题的环节——管径差0.8毫米、焊接收缩量预留不足1.2毫米，后续发动机吊耳就会出现错位，硬拧螺栓固定会让缸体长期受附加应力，运行几百公里就容易出现密封面渗油的问题。这款机车的车架主管走向完全顺着对置活塞发动机的轮廓排布，没有为了造型强行弯折出突兀的折线，每一段弯管的曲率都避开了发动机散热鳍片的维护空间，拆检火花塞、调整气门间隙时不用额外切割车架装饰件，日常维保的可达性比多数同类型定制车好很多。前叉倾角的设定没有一味追求夸张的拉长效果，转向节的安装座预留了足够的轴承压装余量，转向柱上下联板的同轴度公差控制在0.05毫米以内，高速行驶时不会出现车把抖动的问题。发动机与车架连接的吊耳没有采用薄钢板冲压件，而是用整块45号钢铣削成型，安装面做了0.2毫米的沉台定位，装配时不用反复调整衬套位置就能让动力总成居中，前后链轮的共面度不用额外加垫片调整就能达到使用要求，能大幅降低链条偏磨的概率。裸露的车架焊缝没有做过度打磨抛光，保留了均匀的鱼鳞纹肌理，既减少了打磨过程中对钢管强度的损伤，也契合复古机车的粗粝质感。燃油箱的安装支架隐藏在车架主管内侧，没有突出的安装螺丝破坏侧面线条，油箱底部的弧度刚好避开发动机顶部的涡轮组件，满油状态下也不会和动力总成产生硬接触，颠簸路面行驶时不会出现金属磕碰的异响。车把控制组件的走线全部顺着车架下管排布，用隐形卡扣固定，没有外露的杂乱线束，离合、刹车拉线的走向预留了足够的转弯余量，方向打死时也不会出现拉线被拉扯卡滞的情况。前挡泥板的安装支架直接固定在前叉减震筒上，和前轮的间隙保持在25毫米，雨天行驶时既能有效阻挡泥水甩到发动机缸体上，也不会因为轮胎沾附泥块出现卡滞。对置活塞发动机的散热风道没有被车架钢管遮挡，行驶时迎面风能直接吹过缸体散热片，长时间低速行驶也不会出现缸温过高的问题，涡轮组件的安装位置避开了骑手腿部区域，夏季骑行时不会被高温部件烤腿。
