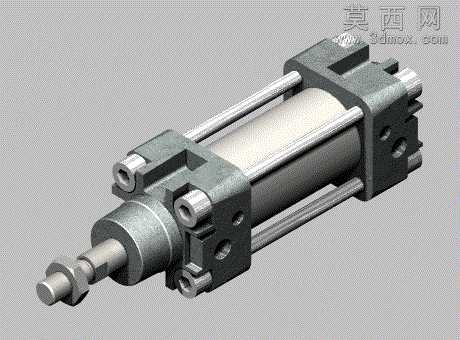

拉杆式标准气动执行气缸结构设计

车间气动系统里最常见的故障点，往往出在气缸端盖与缸筒的连接位置，传统螺纹连接的缸体在反复冲击载荷下容易出现螺纹滑牙、密封错位的问题，这款拉杆式结构的气缸恰好针对这类加工与装配痛点做了针对性的结构优化。四根对称布置的金属拉杆贯穿前后端盖，靠端部螺母预紧实现缸筒的轴向固定，这种结构完全规避了缸筒外壁加工外螺纹的工序，薄壁缸筒不需要额外预留螺纹加工余量，能在保证缸体强度的前提下降低缸筒壁厚，减少原材料损耗。端盖与缸筒接触的端面开有环形密封槽，槽深公差控制在0.02mm以内，装配时O型密封圈不会因为预紧力过大被挤入配合间隙，也不会因为压力不足出现气压泄漏，在0.8MPa的常规工作气压下，密封件的使用寿命比嵌入式密封结构提升近40%。前端盖的活塞杆伸出位置设计了复合式导向套，铜合金导向衬套内嵌聚四氟乙烯耐磨层，既保证活塞杆往复运动的同轴度，又能减少活塞杆表面的磨损，导向套外侧预留了防尘圈安装位，能阻挡车间环境里的金属切屑、粉尘进入缸体内部，避免活塞密封圈被异物划伤。活塞杆端部的螺纹连接段做了退刀槽优化，加工时不会在螺纹根部产生应力集中，配套的锁紧螺母能在行程末端负载变化时防止连接松脱。进出气口布置在端盖的侧向位置，接口螺纹与端盖本体一体加工，不需要额外安装气管接头座，减少了一个潜在的泄漏点，气路通道内壁做了倒角过渡，压缩空气进入缸体时不会产生紊流噪音，也能降低气流对端盖内部的冲蚀。后端盖的缓冲柱塞与活塞端面的缓冲腔做了锥面配合，活塞运动到行程末端时，缓冲柱塞逐渐封闭排气通道，实现无冲击减速，避免活塞直接撞击端盖产生噪音和结构损伤，缓冲调节螺钉的位置做了沉孔设计，调节完成后不会突出端盖表面，避免现场安装时被磕碰移位。
