彩色休闲单体帆船外观结构设计

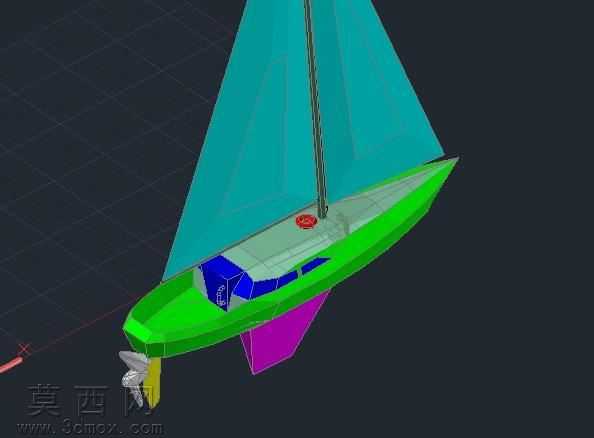

小型休闲帆船的曲面加工一直是手板试制阶段的核心痛点，常规等厚板材热弯成型时，船艏的大曲率收窄区域极易出现板材拉伸不均导致的局部发白、壁厚差超差问题，这套模型在曲面拆分阶段就做了针对性的适配调整。船身主体的亮绿色曲面没有采用一体化整面设计，而是沿着水线位置做了隐形分模线拆分，水线以上的甲板侧曲面曲率变化平缓，适配常规吸塑工艺的成型极限，水线以下的紫色稳向板区域单独拆分出独立曲面，预留了1.2mm的安装卡槽公差，不用后期二次铣削修配就能直接卡入船体预设的槽位，避免了传统整船曲面加工后稳向板安装位需要反复打磨修配的麻烦。

青绿色的船帆没有做完全平整的平面处理，帆面靠近桅杆的位置预留了0.8mm的微弧预变形量，匹配真实帆布受风压后的自然鼓胀形态，桅杆与船体甲板的连接位置做了隐藏式的轴套结构，轴孔配合公差控制在H7/g6区间，既不会出现装配后桅杆晃动松旷的问题，也不会因为过盈量太大导致装配时撑裂甲板的安装位。甲板上的红色系缆桩位置特意做了局部加厚处理，常规小比例帆船模型这里经常因为壁厚不足，系缆绳拉扯时直接出现桩体断裂的问题，加厚后的桩体根部做了R1.5的圆角过渡，分散应力集中点，哪怕反复拉扯缆绳也不会出现根部开裂的情况。

舱室部分的蓝色透明曲面没有直接贴合甲板安装，而是预留了0.3mm的密封胶圈安装槽，试制时可以直接嵌入细橡胶圈实现舱室的防水密封，适配静态展示之外的水池试航需求。船尾的黄色螺旋桨与灰色舵叶的连接轴做了分体式设计，轴体与船体的贯穿位置预留了防水轴承的安装位，不用额外改造船体结构就能加装微型动力组件，把静态帆船改成遥控动力版本。曲面拆分时所有外露的拼接缝都对齐了船体的自然棱线位置，后期喷涂上色时不用额外做遮罩处理就能实现分色效果，不会出现拼接缝破坏外观整体性的问题。船身内部的舱室空间没有做多余的结构填充，预留了足够的电池、接收机安装空间，适配不同玩家的改装需求，稳向板的配重安装位也做了预设卡槽，可以直接嵌入铅块调整整船的重心位置，避免试航时出现侧翻的问题。
