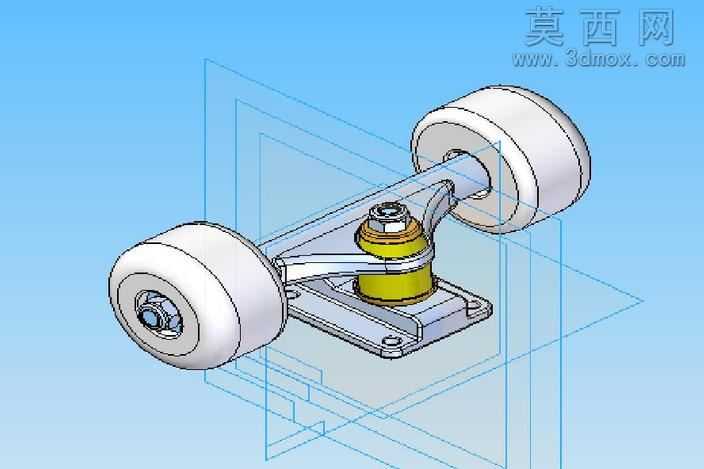

滑板车转向轮桥支架结构设计

滑板轮桥长期承受侧向冲击与交变载荷，市面不少廉价支架在豚跳落地后容易出现主销偏移、PU垫偏磨的问题，根源在于底座安装面的平面度公差没控制好，主销孔与桥身轴线的垂直度偏差超过0.1mm就会埋下转向卡滞的隐患。这款轮桥的底座安装面预留了0.2mm的铣削余量，四个安装沉孔做了锪平处理，避免锁附螺丝时因为板面不平整产生内应力，长期使用也不会出现底座变形的问题。桥身采用变截面的过渡设计，靠近主销的位置壁厚加厚到3.5mm，往轮轴端逐步收薄到2mm，既保证了转向时的支撑刚性，又不会因为整体过重影响滑板的操控灵活性。中间的PU减震垫上下都加了金属垫片，避免PU材质直接和金属棱边接触，反复挤压后不会出现边缘撕裂的情况，主销顶端的锁紧螺母预留了半牙的调节余量，玩家可以根据自己的体重和转向习惯调整阻尼，不用额外更换配件就能适配不同的滑行场景。轮轴和桥身的配合采用过盈0.02mm的压装设计，轴端的卡簧槽位置做了圆角过渡，避免应力集中导致轮轴断裂，轮子内侧的轴承位预留了0.05mm的间隙，装配时不用大力敲击就能把轴承压到位，滑行时轴承不会因为过紧出现卡顿发热的情况。桥身的所有棱边都做了R0.8的圆角处理，既避免加工时出现锐边割手的问题，喷塑处理时也不会因为棱角位置涂层过薄容易掉漆。转向限位的凸台高度控制在1.2mm，转向角度最大能到35度，既满足日常滑行的转向需求，又不会因为转角过大出现PU垫脱出的风险。底座和板面接触的一面贴了一层薄砂纸，锁附后不会因为反复冲击出现支架移位的问题，轮轴端的螺母采用防松设计，高速滑行时也不会出现螺母松脱的安全隐患。
