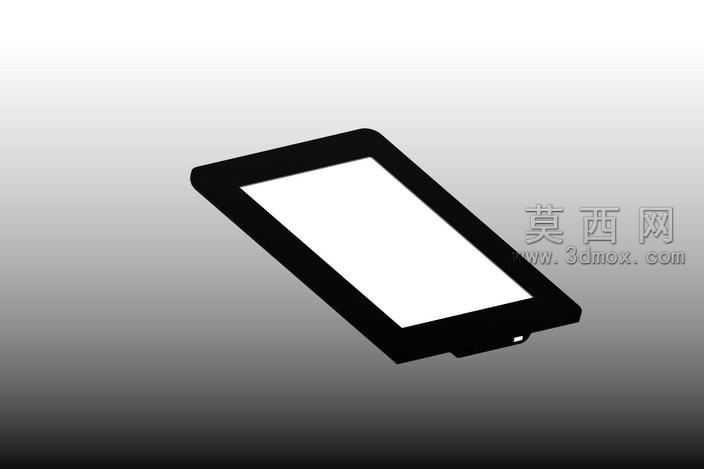

手持电子书阅读器外观结构三维数模

手持类数码产品的曲面过渡处理，最容易在量产阶段出现握持硌手、合模线外露的问题，这款电子书阅读器的数模构建全程围绕曲面顺滑度做细节打磨。背部弧面从掌心承托区向侧边收窄的曲率，没有采用常规的等半径倒圆角方案，而是根据成年用户单手握持的掌纹压力分布，做了三段变曲率过渡：靠近指节的侧边曲率半径收至2.3mm，贴合虎口的上沿曲率放大到4.7mm，避免长时间握持时的局部压强过高。正面屏幕边框的落差控制在0.15mm，刚好覆盖钢化膜的粘贴厚度，不会出现贴膜后边框刮手的问题，屏幕与边框的配合间隙预留0.08mm，既可以抵消注塑成型的收缩变形量，又不会让灰尘轻易进入屏幕缝隙。侧边按键的凸起高度做了反复调试，凸起1.2mm的设计既能保证盲按时的触感反馈，又不会因为凸起过高在口袋里被误触，按键周边的避空槽做了0.2mm的下沉处理，避免按键卡滞的同时，也让合模线可以隐藏在避空槽的阴角位置，不会出现在用户日常接触的外表面上。底部充电接口的沉台深度做了适配调整，沉台深度1.8mm刚好兼容市面上绝大多数第三方充电线头，不会出现插头插不到位的情况，沉台边缘做了0.3mm的C角倒角，插拔充电线时不会刮伤插头的塑胶外壳。屏幕显示区域的边框做了微弧处理，从屏幕边缘向外框平滑抬升，避免直角边框在光线照射下产生的反光干扰阅读视线，同时这个微弧结构也能在设备意外跌落时，让冲击力顺着弧面分散，降低屏幕碎裂的概率。背部的标识区域做了微凹处理，凹入深度0.1mm，后续丝印或者镭雕标识的时候，不会因为手部摩擦导致标识磨损脱落，凹面的边缘同样做了顺滑的曲面过渡，不会积藏手汗和灰尘。所有外观面的曲面连续性都做到了G2连续，不同曲面拼接的位置没有明显的棱线，光影扫过外表面的时候过渡均匀，不会出现光影断层的问题，后续做表面晒纹或者喷涂处理的时候，不会因为曲面曲率突变导致纹理不均、漆层厚薄不一的问题。内部的电池仓与主板安装位的限位筋做了0.1mm的公差预留，既可以保证装配时零件顺利就位，又不会因为间隙过大导致零件晃动产生异响，屏幕排线的走线路径做了专门的走线槽设计，避免装配时排线被挤压破损，同时走线槽的转角位置都做了圆角处理，不会割伤排线的绝缘层。
