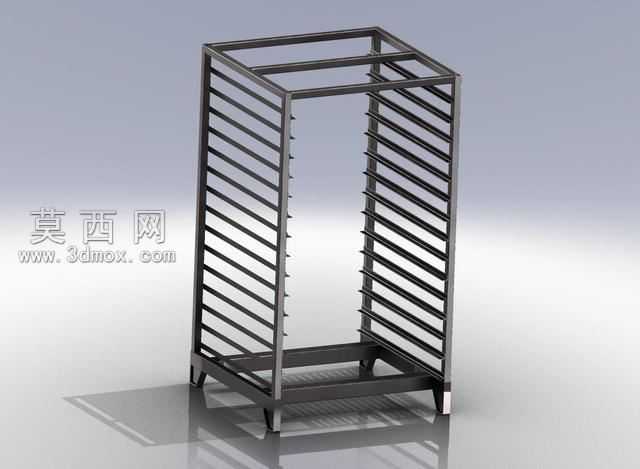

商用不锈钢厨房置物烤盘架结构设计

商用后厨日常作业里，烤盘架最容易被忽略的失效点集中在层条承重形变、底脚受力不均、侧边框架焊接应力残留这三处，不少批量投用的架子用不到半年就出现层条下弯、框架歪扭的问题，根源就在结构设计阶段没把加工适配的细节抠到位。这款不锈钢烤盘架的层条采用等距排布的圆钢弯折件，没有用常见的扁钢直焊结构，圆钢和烤盘接触的线接触形态，能减少烤盘底部的刮擦磨损，同时圆钢自身的截面惯性矩在同等耗材下比扁钢更适配竖向承重，每根层条两端和侧框架的连接位置，预留了1.5mm的焊接收缩余量，不会因为满焊后的热收缩拉扯侧框架导致整体外扩。侧框架的竖向方管在层条安装位置提前冲了定位凹点，层条端头卡入凹点后再施焊，不用额外做定位工装就能保证每层的层条高度差控制在0.8mm以内，避免烤盘放置时出现倾斜滑落的隐患，方管的拼接位置采用45度切角碰焊，焊道隐藏在框架内角，外部打磨后没有凸起焊疤，后厨清洁时不会残留油污残渣。底部的承托框架比上层主体框架内收20mm，一方面是避让后厨常见的排水沟坎，推移时不会卡绊，另一方面底脚安装的可调支撑脚，螺纹旋合长度设计成25mm，能适应后厨地面3度以内的坡度差，保证架体放置后每层都处于水平状态，不会因为地面不平导致层条受力偏移。框架顶部的边框做了外翻的小折边，没有做尖锐的直切端头，日常搬移时不会剐蹭操作人员的工作服或是手臂，折边同时提升了顶部框架的抗扭刚度，就算单侧受力推移，整个框架的形变量也能控制在2mm以内。焊接工序上所有焊道都采用断续焊替代满焊，每段焊道长度15mm，间隔30mm，既保证连接强度，又能减少不锈钢焊接后的热变形，省去后续大量的校形工时，焊后打磨的位置做了钝化处理，避免后厨潮湿环境下焊道位置先出现锈迹。层条的间距是按照商用标准60*40烤盘的放置需求设定的，留足了3mm的取放间隙，抽拉烤盘时不会蹭到相邻层的食材，架体底部没有做封闭底板，留空的设计能让掉落的食物残渣直接落到地面，日常清扫时不用挪动架子就能清理干净，避免残渣在架体内堆积滋生细菌。
