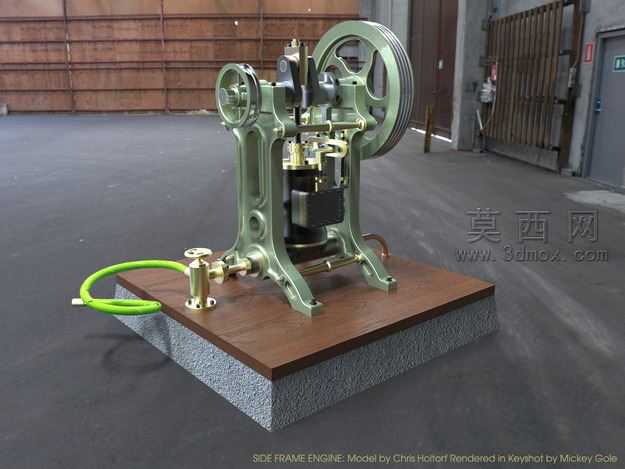

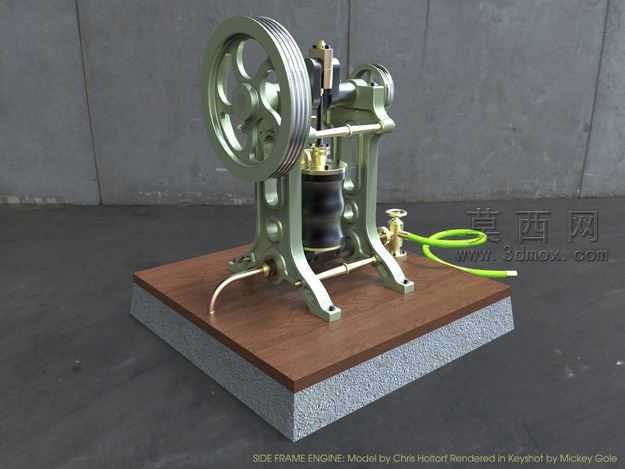

复古立式单缸蒸汽机结构展示模型

小型复古蒸汽机的装配公差控制一直是实训类模型制作的核心痛点，稍有偏差就会出现活塞卡滞、传动带轮跳齿、管路密封失效的问题，这款立式单缸蒸汽机模型在装配逻辑上做了非常多贴合实际加工装配的细节处理。你看机身与木质底座的连接脚，特意做了加宽的沉头安装面，每个固定孔位都预留了0.2mm的装配调整间隙，就算木质底座因为温湿度出现轻微形变，也不会拉扯机身导致缸体轴线偏移，避免活塞运动时出现偏磨。带轮部分的轮槽做了渐变的圆角过渡，没有尖锐的加工棱边，既减少了传动皮带的磨损，也让装配时皮带能顺滑卡入轮槽，不需要强行撬掰损伤带轮齿形。缸体侧面的黄铜管路走向上，特意避开了传动连杆的运动行程范围，管接头处做了加厚的密封凸台，就算反复拆装调试密封件，也不会因为接头壁过薄出现螺纹滑牙的问题。飞轮的辐条做了等重的对称减重处理，每根辐条的截面厚度差控制在0.1mm以内，转动时不会出现偏心抖动，不需要额外做动平衡调试就能实现顺滑的惯性转动。绿色的外接软管特意选了带定型钢丝的材质，弯曲后不会出现死折堵气，管端的快插接头做了防脱倒刺，装配时只要推到底就能牢牢卡住，不会因为缸内气压波动出现管路脱开的问题。底座的分层设计也暗藏巧思，上层硬木承担机身的固定载荷，下层仿石质地的减震层能吸收飞轮转动时产生的细微震动，就算放在光滑的台面上运转，也不会出现整机滑移的情况。你再看连杆与活塞的连接销，做了快拆的卡簧固定结构，不需要专用工具就能拆下检查活塞环的配合间隙，非常适合教学实训时拆解演示内部结构，每个配合面的公差都卡在IT7级，既不会因为间隙过大出现旷量异响，也不会因为间隙过小导致拆装困难，就算是初次接触机械装配的学员，也能顺着装配导向顺利完成整机拼装，不会因为公差问题出现装不上、拆不开的窘境。缸体外部的散热鳍片做了等距排布，鳍片边缘做了0.5mm的倒圆角，既不会割手，也能在模型做热机演示时加快热量散发，避免长时间运转导致缸体过热。气门调节旋钮的滚花纹理做了0.3mm的齿深，拧动时不会打滑，微调气门开度时能精准控制进气量，直观展示蒸汽机转速调节的工作逻辑。
