长圆形特种储运承载箱体结构设计

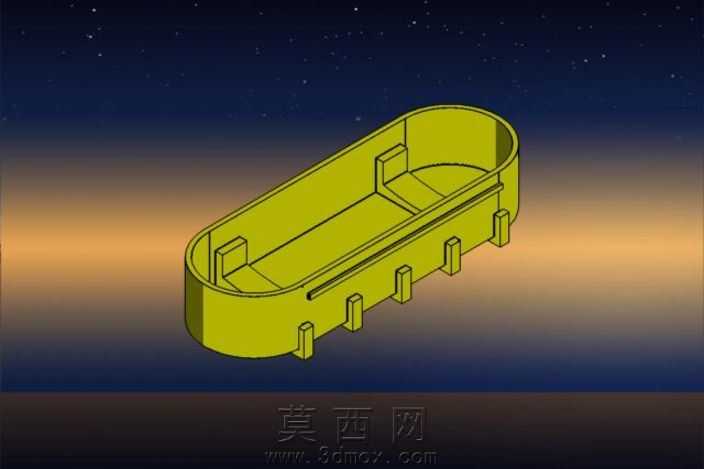

常规矩形储运箱在转运圆柱类特种载荷时，箱内边角空间冗余率常超过22%，额外填充的缓冲衬垫不仅增加整体自重，长途运输中还容易因衬垫移位出现载荷窜动，给储运安全埋下隐患。这款长圆形承载箱体直接贴合圆柱类载荷的外轮廓做壳体设计，省去了多余的边角填充空间，壳体壁厚做了渐变处理，侧壁受载集中区域壁厚比两端圆弧段厚1.2mm，避免等壁厚设计带来的材料浪费，同时保证受载位置的结构强度。

壳体外侧均匀分布的支撑凸台没有采用常规的焊接拼接结构，而是和壳体做一体化成型设计，凸台根部做了R3的圆弧过渡，避免焊接位置的应力集中问题，凸台端面预留了0.2mm的机加工余量，安装时可以直接和转运架的定位槽贴合，不需要额外加装调整垫片。箱体内壁的两组限位凸块位置经过反复校核，刚好卡在载荷的两个定位环槽位置，凸块的接触面上预留了缓冲垫安装槽，槽深比缓冲垫厚度小0.5mm，安装后缓冲垫有一定的预压缩量，既可以限制载荷的轴向窜动，又不会因为硬接触刮伤载荷表面。

箱体一端的圆弧段做了局部加厚处理，预留了密封组件的安装位，配合端盖使用时可以实现IP65级的防护效果，满足野外复杂工况下的储运需求。侧壁上的细长凹槽不是装饰结构，是专门设计的排水导槽，野外作业时淋到箱体上的雨水会顺着导槽快速流走，不会在支撑凸台的缝隙处积存造成锈蚀。

加工过程中要注意长圆形壳体的成型公差，两端圆弧的同轴度要控制在0.3mm以内，否则内壁限位凸块的位置会出现偏移，无法和载荷的定位环槽精准匹配。支撑凸台的端面平面度要控制在0.1mm以内，不然和转运架连接时会出现局部受力过大的问题，长期使用容易造成凸台根部开裂。内壁的所有棱边都做了R2的倒圆角处理，避免装配时划伤操作人员，也防止缓冲垫被尖锐棱边割破。

这款箱体没有多余的装饰结构，每一处几何特征都对应实际储运场景的需求，相比同容积的矩形储运箱，自重降低了17%，空间利用率提升了24%，载荷固定的稳定性也有明显提升，适配特种装备的长途转运、现场存储等多种使用场景。
